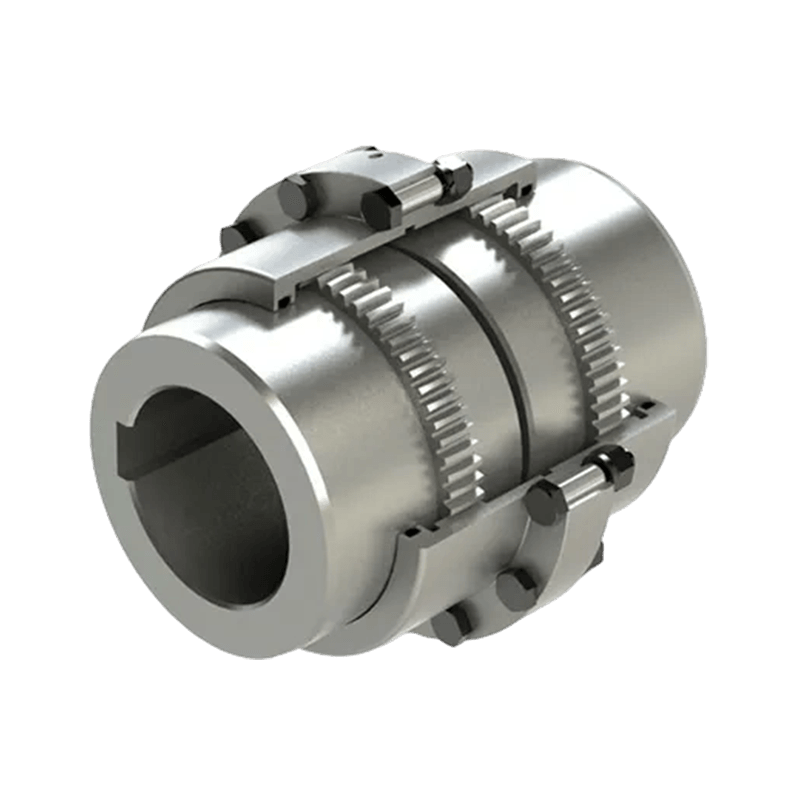

Khớp nối bánh răng GC Drum(Q/YG 13010X-2018)

Tổng quan về sản phẩm: Khớp nối bánh răng trống loại GC (tiêu chuẩn: Q/YG 13010X-2018) là một thiết bị truyền động cơ học mạnh mẽ và hiệu quả được thiết kế đặc biệt để truyền mô-men xoắn giữa hai trục đồng thời bù đắp cho các sai lệch hướng tâm, trục và góc. Sản phẩm này được sử dụng rộng rãi trong các ứng dụng công nghiệp khác nhau đòi hỏi độ chính xác truyền mô-men xoắn cực cao do độ tin cậy và độ bền vượt trội.

Các tính năng chính:

1. Khả năng chịu tải cao: Được thiết kế chính xác, khớp nối này có thể chịu được tải mô-men xoắn cực cao, khiến nó trở nên lý tưởng cho các môi trường công nghiệp nặng như hầm mỏ, nhà máy thép và phát điện.

2. Tính linh hoạt tuyệt vời: Thiết kế linh hoạt độc đáo của nó cho phép dịch chuyển góc, song song và dọc trục giữa hai trục, giảm căng thẳng một cách hiệu quả lên thiết bị được kết nối và giảm thiểu nguy cơ hỏng hóc thiết bị sớm.

3. Cấu trúc chắc chắn và bền bỉ: Được chế tạo từ vật liệu thép hoặc hợp kim chất lượng cao, nó có thể hoạt động ổn định trong điều kiện khắc nghiệt của nhiệt độ khắc nghiệt, môi trường ăn mòn và rung động nghiêm trọng.

4. Cài đặt và bảo trì dễ dàng: Quá trình cài đặt đơn giản và trực quan, tạo điều kiện cho việc thiết lập nhanh chóng. Trong khi đó, thiết kế chắc chắn của nó giúp giảm thiểu yêu cầu bảo trì, giảm thời gian ngừng hoạt động và giảm chi phí vận hành một cách hiệu quả.

5. Khả năng thay thế tuyệt vời: Khớp nối loại GC thường được thiết kế để có thể hoán đổi cho nhau với các nhãn hiệu khác, cho phép nâng cấp hoặc thay thế thiết bị mà không cần sửa đổi đáng kể.

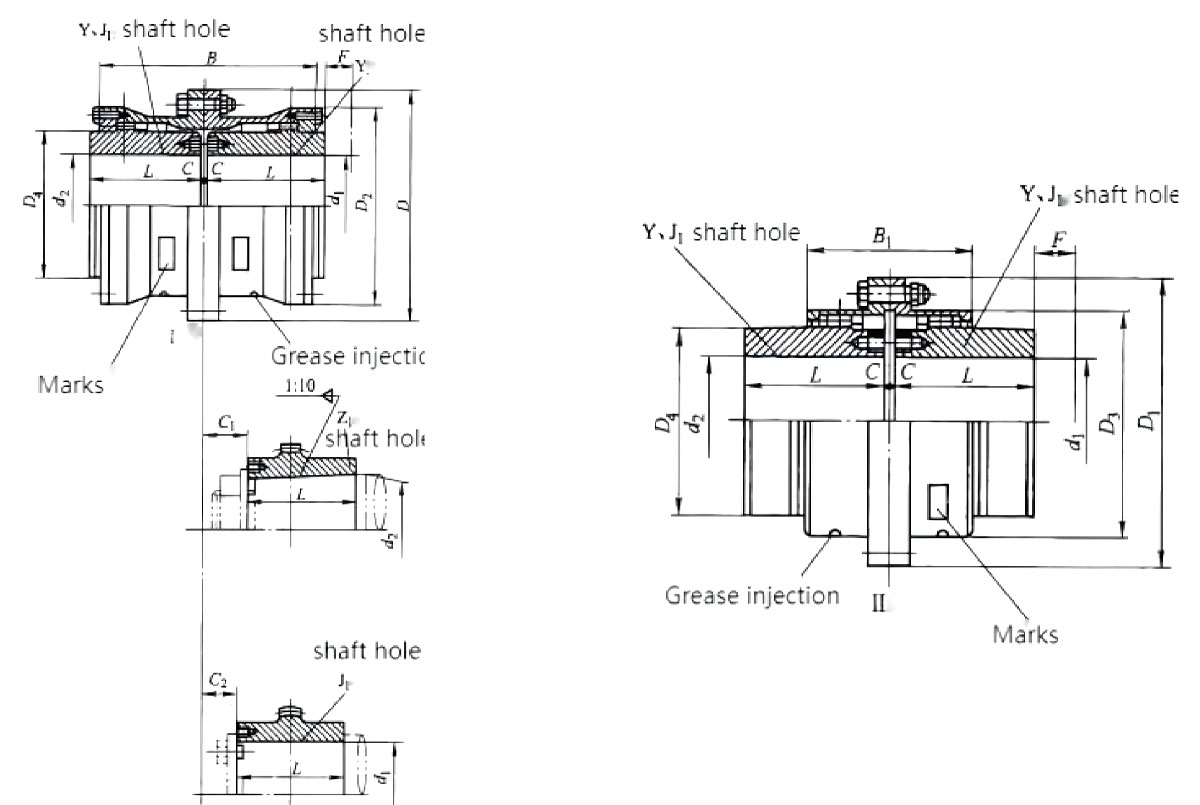

Thiết kế kết cấu: Khớp nối loại GC sử dụng các biên dạng răng bên trong và bên ngoài được gia công chính xác.

1. Cấu hình lỗ trục: Hỗ trợ các loại lỗ trục khác nhau, bao gồm Y, J1, Z1, v.v., để thích ứng với các yêu cầu kết nối đầu trục công nghiệp khác nhau.

2. Hệ thống bôi trơn: Vỏ được thiết kế với các lỗ phun dầu chuyên dụng để đảm bảo bôi trơn đầy đủ cho bề mặt răng, kéo dài tuổi thọ.

4. Phương pháp kết nối: Bu lông cường độ cao được sử dụng để kết nối chắc chắn hai nửa khớp nối, tạo nên kết cấu nhỏ gọn và ổn định.

Thông số kỹ thuật: Dòng khớp nối GC bao gồm nhiều kích cỡ (GC1 đến GC24) từ nhỏ đến cực lớn, đáp ứng nhu cầu truyền dẫn ở nhiều quy mô khác nhau:

1. Mô-men xoắn danh định (T _n ): Phạm vi từ 800 N·m đến 1.400.000 N·m.

2. Tốc độ cho phép ([n]): Lên tới 7500 vòng/phút (tùy thuộc vào kiểu máy).

3. Đường kính trục áp dụng (d ₁ , d ₂ , d _z ): Thích hợp cho trục có đường kính từ 12 mm đến 520 mm.

Ứng dụng điển hình: Do hiệu suất cao, khớp nối bánh răng trống loại GC được sử dụng rộng rãi trong các hệ thống truyền động cơ khí trong các ngành công nghiệp sau:

Thiết bị luyện kim và máy móc khai thác mỏ

Máy nâng và cảng

Thiết bị bảo tồn nước và máy móc làm giấy

Bộ truyền động máy nén, máy bơm và tua-bin
