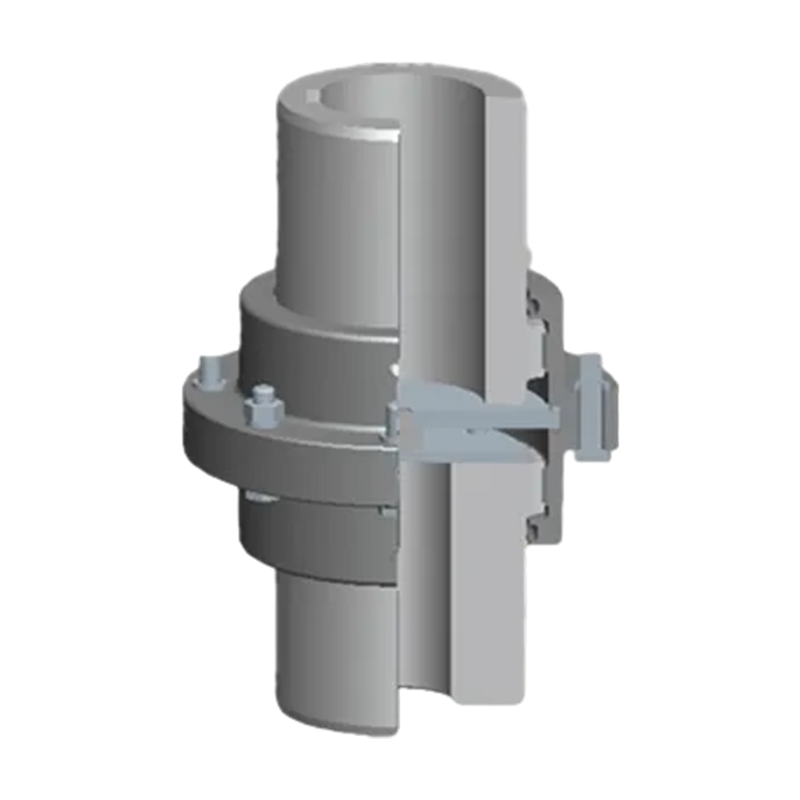

Khớp nối bánh răng trống lắp đặt dọc GCC (Q/YG 13014X-2018)

Name: Khớp nối bánh răng trống lắp đặt dọc GCC (Q/YG 13014X-2018)
Rating: 5 (99 reviews)

Tổng quan về sản phẩm: Khớp nối bánh răng trống loại GCC (tiêu chuẩn: Q/YG 13014X-2018) là giải pháp kết nối cơ học tiên tiến được thiết kế dành riêng cho hệ thống truyền tải điện dọc. Trong các hệ thống trục được bố trí theo chiều dọc, sản phẩm này, với thiết kế chính xác và độ tin cậy vượt trội, trở thành thành phần cốt lõi đảm bảo truyền mô-men xoắn hiệu quả và ổn định.

Ưu điểm cốt lõi:

1. Thiết kế cấu trúc dọc chuyên dụng: Không giống như các khớp nối được gắn theo chiều ngang truyền thống, loại GCC được tối ưu hóa đặc biệt cho các thách thức về định vị trục và độ ổn định có thể phát sinh khi lắp đặt thẳng đứng, khiến nó đặc biệt phù hợp với các hộp số trục được căn chỉnh theo chiều dọc.

2. Công nghệ bù bánh răng trống: Sử dụng cấu hình bánh răng trống, nó không chỉ nâng cao khả năng xử lý độ lệch trục và tải trọng va đập mà còn đảm bảo phân bổ mô-men xoắn đồng đều, giảm căng thẳng cho máy móc được kết nối và giúp vận hành mượt mà hơn.

3. Khả năng chịu tải mô-men xoắn cao: Được thiết kế cho các ứng dụng hạng nặng, khớp nối này sở hữu mô-men xoắn danh nghĩa cực cao, dễ dàng đáp ứng nhu cầu năng lượng của máy bơm trục đứng lớn, tua-bin và các thiết bị công suất cao khác.

4. Độ bền cao và chống ăn mòn: Được sản xuất từ vật liệu có độ bền cao, chống mài mòn, chất lượng cao, nó có khả năng chống mỏi và chống ăn mòn tuyệt vời, duy trì tuổi thọ cực cao ngay cả trong môi trường công nghiệp khắc nghiệt.

5. Tính linh hoạt căn chỉnh tuyệt vời: Bù hiệu quả cho độ lệch góc, hướng tâm và trục, duy trì hiệu suất căn chỉnh trục chính xác ngay cả trong các tải trọng khác nhau hoặc điều kiện vận hành khắc nghiệt.

Lĩnh vực ứng dụng: Sản phẩm này được sử dụng rộng rãi trong các ngành cần truyền động dọc:

1. Kỹ thuật chất lỏng: Máy bơm nước trục đứng cỡ lớn, máy nén khí, máy bơm tuần hoàn.

2. Năng lượng và điện: Tua bin thẳng đứng, tổ máy phát điện.

3. Công nghiệp nặng: Thiết bị luyện kim, máy khai thác mỏ, thiết bị xếp dỡ cảng và máy cẩu.

Cài đặt và bảo trì: Khớp nối loại GCC được thiết kế nhằm mang lại sự thuận tiện cho người dùng. Cấu trúc nhỏ gọn của nó tạo điều kiện thuận lợi cho việc lắp đặt trong không gian hạn chế theo chiều dọc; đồng thời, thiết kế ít bảo trì của nó giúp giảm đáng kể thời gian ngừng hoạt động. Các dấu hiệu rõ ràng trên bề mặt sản phẩm giúp định vị và lắp đặt/vận hành chính xác.

Liên hệ với chúng tôi

Tải xuống bản PDF

TRƯỚCV: GCJ Đã kết nối với khớp nối bánh răng trống trục trung gian (Q/YG 13015X-2018)
SAU: GCT Đã kết nối với khớp nối bánh răng trống tay áo trung gian (Q/YG 13013X-2018)

Thông số sản phẩm

Gửi tin nhắn

THÔNG SỐ KỸ THUẬT

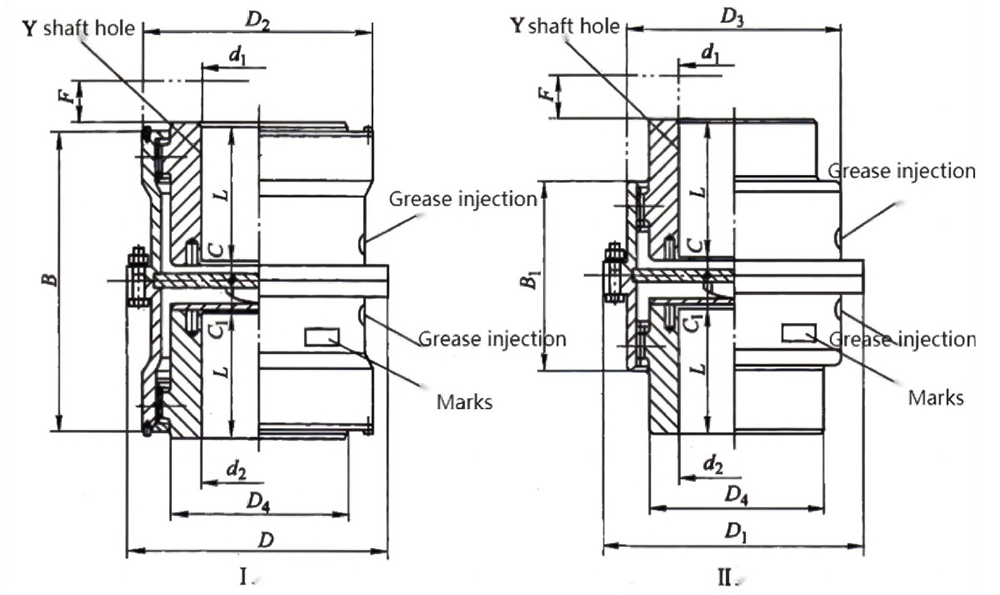

Các thông số cơ bản và kích thước chính của khớp nối bánh răng trống lắp dọc GCC

Loại	danh nghĩa mô-men xoắn Tn/KN·m	Cho phép tốc độ [n]/r·min⁻¹	Lỗ trục đường kính d₁, d₂	trục lỗ chiều dài L	D	D₁	D₂	D₃	D₄	B	B₁	F	C		C₁	Thánh lễ /kg		Momen quán tính /kg·m2		Dầu mỡ
																				Ⅰ		Ⅱ
				J1									Ⅰ	Ⅱ		Ⅰ	Ⅱ	Ⅰ	Ⅱ	Lên	xuống	Lên， Down
GCC1	800	7500	12,14	32	122	115	98	88	60	116	100	30	30	—	30	5.8	5.1	0.0079	0.0064	0.07	0.016	0.052
			16,18,19	42									20	14	20
			20,22,24	52									10	6	14
			25,28	62									6	6
			30,32,35,38	82
			40,42	112
GCC2	1400	6700	22,24	52	150	145	118	108	77	136	104	30	20	7	20	10	7.9	0.022	0.017	0.095	0.025	0.069
			25,28	62									10		16
			30,32,35,38	82									7
			40,42,45,48	112
			50,55,56
GCC3	2800	6300	22,24	52	170	165	140	125	90	160	108	30	33	7	30	17	12.8	0.047	0.033	0.17	0.07	0.11
			25,28	62									23		20
			30,32,35,38	82									7
			40,42,45,48,50,55,56	112
			60,63	142
GCC4	5000	5600	30,32,35,38	82	200	195	160	145	112	180	116	30	13	7	20	26.2	20.5	0.099	0.074	0.29	0.11	0.14
			40,42,45,48,50,55,56	112									7
			60,63,65,70,71,75	142
			80	172
GCC5	8000	5300	30,32,35,38	82	225	215	180	168	128	200	126	30	23	8	26	36.1	27.7	0.177	0.13	0.36	0.15	0.21
			40,42,45,48,50,55,56	112									8
			60,63,65,70,71,75	142
			80,85,90	172
GCC6	11200	5000	32,35,38	82	245	230	200	185	145	224	134	30	35	10	24	53.2	39.8	0.3	0.22	0.5	0.21	0.27
			40,42,45,48,50,55,56	112									10
			60,63,65,70,71,75	142
			80,85,90,95	172
			100	212
GCC7	16000	4500	32,35,38	82	272	265	230	210	160	244	148	30	45	10	28	71.1	47.5	0.53	0.35	0.78	0.31	0.4
			40,42,45,48,50,55,56	112									15
			60,63,65,70,71,75	142									10
			80,85,90,95	172
			100.110	212
GCC8	22400	4250	55,56	112	290	272	245	225	176	272	162	30	29	10	30	83	59.6	0.72	0.47	0.98	0.43	0.52
			60,63,65,70,71,75	142									10
			80,85,90,95	172
			100.110,120,125	212
GCC9	28000	4000	65,70,71,75	142	315	305	265	245	190	280	176	30	10	10	30	110	85	1.06	0.8	1.3	0.57	0.58
			80,85,90,95	172
			100.110,120,125	212
			130.140	252
GCC10	45000	3550	75	142	355	340	300	280	225	330	196	30	28	10	30	164	128	1.77	1.56	1.6	0.7	0.69
			80,85,90,95	172
			100.110,120,125	212									10
			130.140,150	252
			160	302
GCC11	63000	3000	85,90,95	172	412	385	345	325	256	360	224	40	15	14	36	224	178	3.76	2.88	2.1	0.93	0.94
			100.110,120,125	212									14
			130.140,150	252
			160,170,180	302
GCC12	90000	2800	120,125	212	440	435	375	360	288	414	250	40	14	14	36	315	255	6.55	4.93	3.1	1.3	1.5
			130.140,150	252
			160,170,180	302
			190.200	352
GCC13	125000	2500	140,150	252	490	480	425	400	320	470	272	50	14	14	36	406	325	10.6	8	4.5	1.5	2.3
			160,170,180	302
			190.200,220	352
GCC14	180000	2300	160,170,180	302	545	540	462	440	362	530	316	50	16	16	36	542	423	17.8	13.9	6.8	2.3	3.1
			190.200,220	352
			240.250.260	410

Lưu ý:

Khối lượng và mô men quán tính là những giá trị gần đúng được tính toán bởi lỗ trục hình chữ Y có đường kính lỗ trục lớn nhất.
