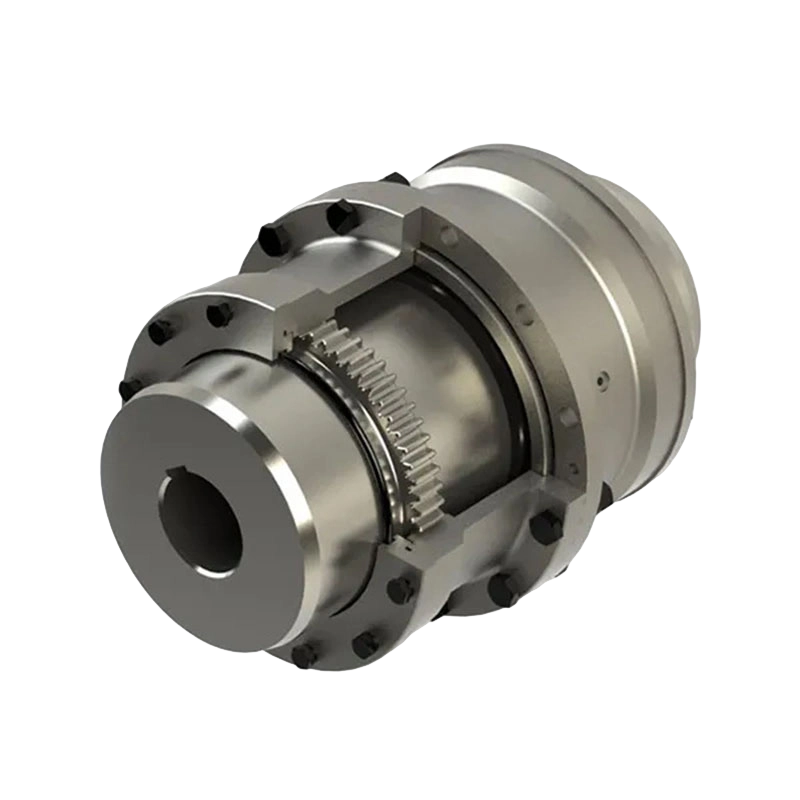

Khớp nối bánh răng trống GA (Q/YG12006X-2018)

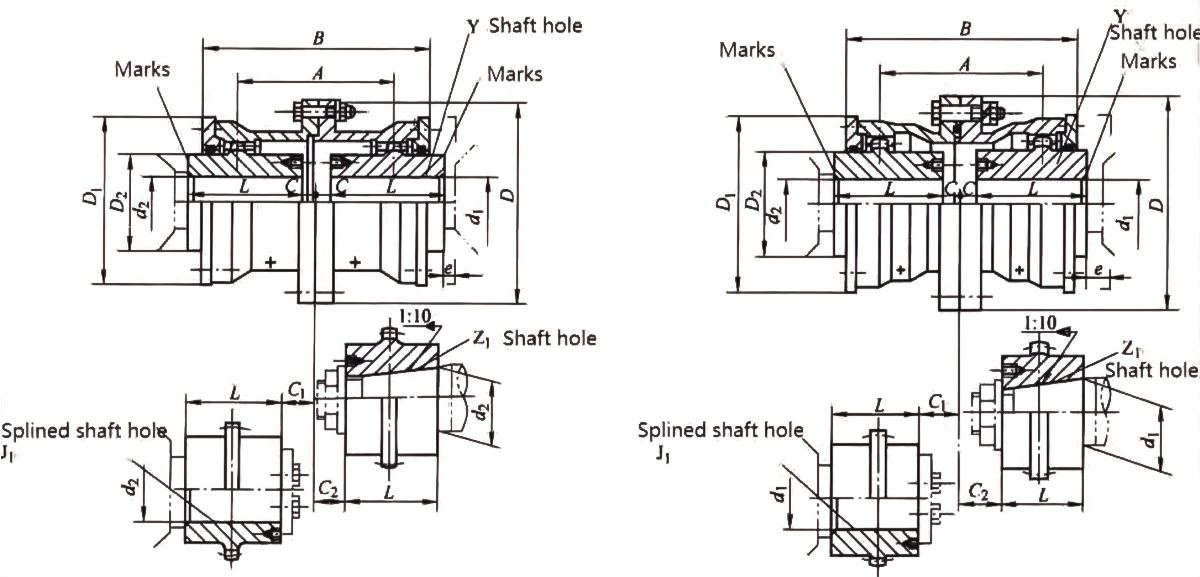

Cấu trúc sản phẩm và nguyên tắc hoạt động:
Khớp nối này chủ yếu bao gồm hai trục bánh răng có răng bên ngoài và bộ phận ống bọc linh hoạt hình trống có răng bên trong. Các trục thường được gắn vào trục của thiết bị dẫn động và được dẫn động, trong khi bộ phận trống vừa khít giữa chúng; mô-men xoắn được truyền hiệu quả thông qua việc chia lưới chính xác của răng bánh răng bên trong và bên ngoài. Thiết kế răng hình trống độc đáo là chìa khóa để đạt được kết nối linh hoạt, cho phép độ lệch nhất định giữa các trục được kết nối.

Ưu điểm về hiệu suất cốt lõi:

1. Công suất mô-men xoắn cao:
Được thiết kế với độ chính xác, khớp nối dòng GA có khả năng chịu tải mô-men xoắn cực cao, khiến nó trở nên lý tưởng cho các ứng dụng công nghiệp nặng.

2. Bồi thường sai lệch toàn diện:
Thành phần trống linh hoạt của khớp nối có thể điều chỉnh độ lệch góc, hướng tâm và trục giữa các trục. Tính linh hoạt này giúp giảm căng thẳng cơ học lên thiết bị một cách hiệu quả, kéo dài đáng kể tuổi thọ của vòng bi và các bộ phận quan trọng khác.

3. Kết cấu chắc chắn và bền bỉ:
Được sản xuất bằng vật liệu chất lượng cao—chẳng hạn như thép hoặc sắt dẻo—sản phẩm có khả năng chống sốc đặc biệt và duy trì hoạt động ổn định trong môi trường công nghiệp khắc nghiệt đặc trưng bởi nhiệt độ cao hoặc điều kiện ăn mòn.

4. Hoạt động hiệu quả, không gây phản ứng dữ dội:
Việc chia lưới chính xác của các răng bánh răng đảm bảo kết nối không có phản ứng ngược, đảm bảo truyền lực trơn tru và hiệu quả mà không cần các bộ phận điều chỉnh bổ sung.

5. Dễ lắp đặt và bảo trì:
Nhờ thiết kế đơn giản và tối thiểu các bộ phận chuyển động, khớp nối rất dễ lắp đặt và bảo trì, giúp giảm thiểu thời gian ngừng hoạt động của thiết bị và giảm chi phí vận hành.

Thông số kỹ thuật chính:
Khớp nối dòng GA có sẵn với nhiều mẫu—từ GA1 đến GA30—để đáp ứng các yêu cầu về mô-men xoắn và đường kính trục đa dạng:

1. Phạm vi mô-men xoắn:
Công suất mô-men xoắn danh định trải rộng trên phạm vi rộng, từ 800 N·m (GA1) đến 3.500.000 N·m (GA30).

2. Công suất mô-men xoắn nâng cao:
Khi bề mặt răng bánh răng trải qua quá trình xử lý thấm nitơ hoặc làm cứng bề mặt, định mức mô-men xoắn danh nghĩa có thể tăng lên theo hệ số 1,3 so với thông số kỹ thuật tiêu chuẩn, nhờ đó nâng cao hơn nữa khả năng chịu tải.

3. Hiệu suất tốc độ:
Các mẫu nhỏ hơn (chẳng hạn như GA1) có tốc độ quay cho phép lên tới 7.100 vòng/phút, thể hiện độ ổn định đặc biệt ở tốc độ cao.

4. Khả năng tương thích về chiều:
Đường kính lỗ khoan tối đa (dz) đạt 220 mm, cho phép tương thích với kích thước trục của nhiều loại máy móc công nghiệp.

Lĩnh vực ứng dụng rộng rãi:
Nhờ độ tin cậy đặc biệt và khả năng bù trừ, khớp nối này được sử dụng rộng rãi trong các ngành sau:

Khai thác mỏ:
Được sử dụng trong các máy móc hạng nặng—chẳng hạn như hệ thống băng tải và máy nghiền—có tải mô-men xoắn cao và độ lệch trục.

Công nghiệp thép:
Thích hợp cho các thiết bị yêu cầu truyền mô-men xoắn ổn định, chẳng hạn như máy cán thép và lò quay.

Bột giấy & Giấy:
Mang lại khả năng truyền tải điện đáng tin cậy trong các điều kiện vận hành đòi hỏi khắt khe thường thấy ở các máy móc như máy giấy và máy nghiền bột.

Kỹ thuật Hàng hải & Ngoài khơi:
Thường được triển khai trong các hệ thống đẩy tàu, máy đẩy và máy móc trên boong, nơi nó duy trì hiệu suất vượt trội ngay cả trong môi trường biển khắc nghiệt.
