Loại GAPK với khớp nối bánh răng trống đĩa (Q/YG 12009X-2018)

Name: Loại GAPK với khớp nối bánh răng trống đĩa (Q/YG 12009X-2018)
Rating: 5 (99 reviews)

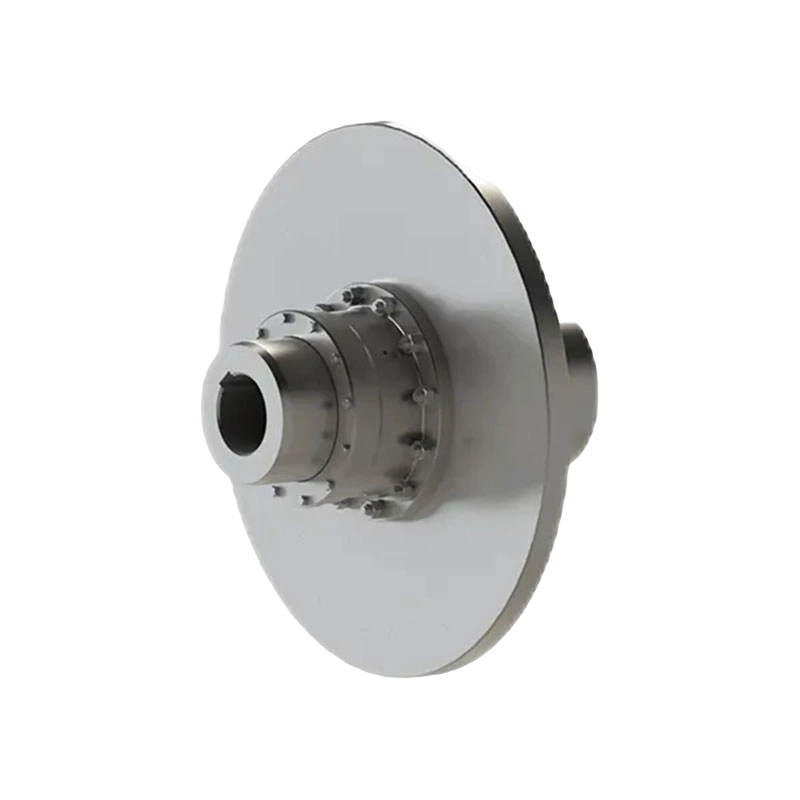

Tổng quan về sản phẩm: Khớp nối bánh răng trống loại GAPK với đĩa phanh (tiêu chuẩn: Q/YG 12009X-2018) là thiết bị truyền động được thiết kế đặc biệt để sử dụng với phanh đĩa. Sản phẩm này hỗ trợ quay hai chiều, đáp ứng yêu cầu truyền lực và phanh trong điều kiện làm việc phức tạp.

Đặc điểm cấu trúc:

1. Cấu trúc bánh răng tang trống đôi: Sở hữu khả năng bù dịch chuyển tuyệt vời, bù hiệu quả cho độ lệch trục lớn.

2. Bố trí đĩa phanh tối ưu: Đĩa phanh được lắp ở đầu dẫn động của khớp nối, nửa khớp nối chịu toàn bộ trọng lượng, tải trọng phanh làm việc và độ rung của đĩa phanh. Thiết kế này cải thiện đáng kể hiệu suất ăn khớp của bánh răng tang trống trong quá trình phanh, tăng cường độ ổn định của hệ thống truyền động.

3. Thiết kế gá lắp: Đĩa phanh sử dụng cấu trúc gá lắp, cho phép người dùng nhanh chóng thay thế đĩa phanh mà không cần tháo rời thiết bị truyền động, giúp giảm đáng kể thời gian bảo trì.

4. Cấu trúc nhỏ gọn và tản nhiệt: Thiết kế kết cấu tổng thể nhỏ gọn một cách khoa học, mang lại điều kiện làm mát và tản nhiệt tuyệt vời cho đĩa phanh, đảm bảo hiệu suất đáng tin cậy khi hoạt động cường độ cao kéo dài.

Ưu điểm cốt lõi:

1. Độ an toàn cao: Mô-men phanh tối đa của khớp nối không bị giới hạn bởi độ bền kết cấu của chính nó, đảm bảo hiệu suất an toàn và đáng tin cậy.

2. Khả năng chịu tải mạnh: Đặc biệt thích hợp cho các ứng dụng tải nặng với sự thay đổi thường xuyên về tải, tốc độ và hướng.

3. Cấu hình linh hoạt: Cung cấp nhiều kết hợp lỗ trục khác nhau (ví dụ: Y-Y, J1-J1, Z-Z, Z1-Z1, v.v.) để thích ứng với các yêu cầu giao diện công nghiệp khác nhau.

Thông số kỹ thuật:

1. Mô-men xoắn danh định (T _n ): 630 N.m đến 112.000 N.m.

2. Tốc độ cho phép (n): 1200 r/min đến 4000 r/min (tùy theo từng model cụ thể).

3. Mô-men xoắn phanh tối đa (T _m ): Không được vượt quá hai lần mô-men xoắn danh định (tức là T _m 2T _n ).

4. Kích thước: Bao gồm nhiều kích cỡ khác nhau từ GAPK1 đến GAPK14, có thể thích ứng với nhiều loại đường kính lỗ trục.

Lĩnh vực ứng dụng: Dòng sản phẩm này được sử dụng rộng rãi trong các ngành công nghiệp máy móc hạng nặng với yêu cầu cực kỳ cao về độ chính xác truyền động và độ tin cậy phanh, bao gồm: Thiết bị luyện kim và khai thác mỏ; Máy nâng và cảng; Thiết bị bảo tồn nước và làm giấy.

Liên hệ với chúng tôi

Tải xuống bản PDF

TRƯỚCV: Khớp nối bánh răng GC Drum(Q/YG 13010X-2018)
SAU: Khớp nối bánh răng GAP Drum kèm đĩa phanh (Q/YG 12008X-2018)

Thông số sản phẩm

Gửi tin nhắn

THÔNG SỐ KỸ THUẬT

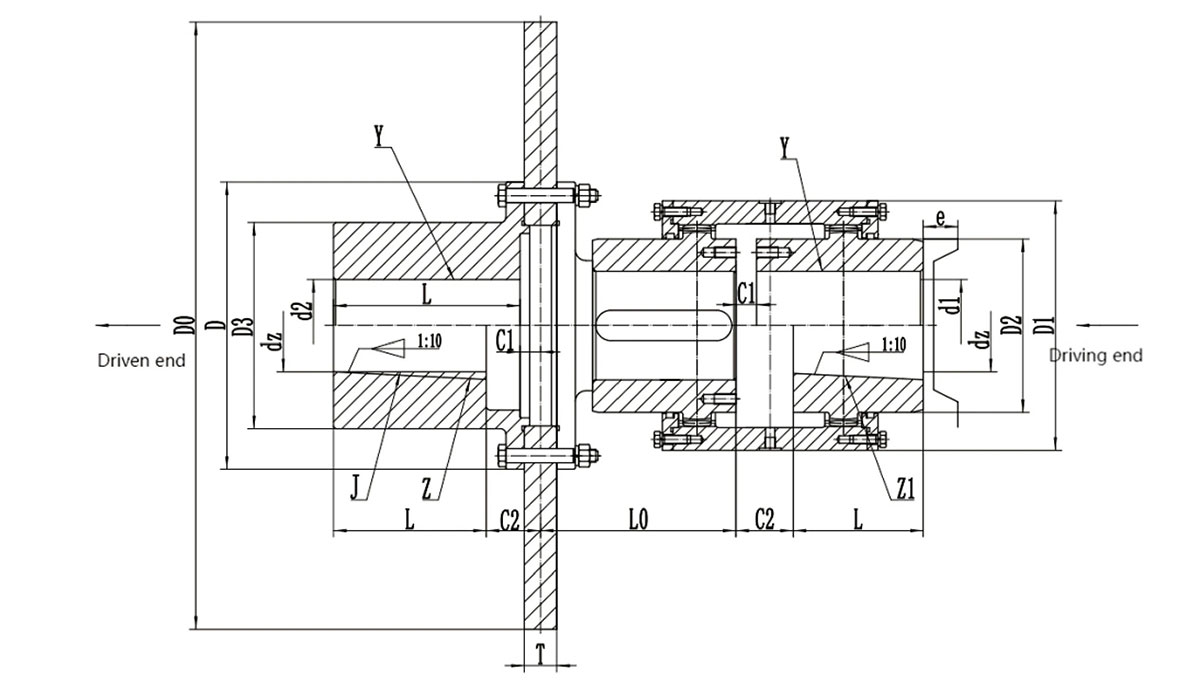

Dạng kết cấu khớp nối bánh răng trống kiểu GAPK

Lỗ trục loại Y-Y Lỗ trục loại J1-J1 Lỗ trục loại Z-Z Lỗ trục loại Z1-Z1

Các thông số cơ bản và kích thước chính của khớp nối bánh răng tang trống loại GAPK với đĩa phanh

Loại	mô-men xoắn danh nghĩa Tn/KN.m	Tốc độ cho phép [n]/r.min⁻¹	Đường kính lỗ trục d ₁ ,d ₂ ,d _z		Lỗ trục chiều dài L		D₀	D	D₁	D₂	D₃	L₀	T	C₁	C₂	e	Lượng dầu mỡ /mL	Thánh Lễ /kg	Momen quán tính /kg·m2
			từ	cho đến khi	Y	J₁,Z₁
GAPK1	630	4000	20	24	52	38	315	125	100	55	80	90	20	25	39	30	55	18.3	0.16
			25	28	62	44								17.5	34
			30	38	82	60									37
GAPK2	1120	4000	25	28	62	44	315	144	120	65	95	105	20	25.5	44	30	100	22.5	0.18
			30	38	82	60								17.5	45
			40	48	112	84									43
GAPK3	2240	3550	30	38	82	60	355	174	140	85	115	130	20	18	40	30	140	36.5	0.31
			40	56	112	84									43
			60	-	142	107									50
GAPK4	3550	2500	32	38	82	60	400	196	162	105	130		30	29	47	30	170	59.9	0.75
			40	56	112	84	450							18	43			68.9	1.21
			60	70	142	107	500								50			79.5	1.77
GAPK5	5000	2500	40	56	112	60	400 450 500	224	190	120	150	150	30	18	43	30	270	67.5	0.84
			60	75	142	84									50			76.5	1.3
			80	85	172	107									58			87.1	1.86
GAPK6	7100	2000	48	56	112	84	450 500 560 630	241	205	135	170	155	30	19	21	30	380	99.1 109.7 121.1 137.3	1.41 1.97 2.87 4.43
			60	75	142	107									50
			80	90	172	132									55

GAPK7	10000	1700	60	75	142	84	450 500 560 630	265	230	150	190	180	30	19	50	30	570	128.3 138.9 150.3 166.5	2.22 3.12 4.68 7.2
			80	95	172	107									58
			100	105	212	132									63

GAPK8	14000	1700	65	75	142	107	500 560 630 710	285	255	165	210	180	30	20	50	30	660	155.4 166.4 183 201.1	2.45 3.35 4.91 7.43
			80	95	172	132									58
			100	115	212	167									63

GAPK9	18000	1600	70	75	142	107	560 630 710 800	314	272	190	225	200	30	20	25	30	700	191.5 207.7 223.1 265.7	3.78 5.34 7.86 12.96
			80	95	172	132									58
			100	120	212	167									64

GAPK10	31500	1600	80	95	172	132	630 710 800	346	300	210	250	230	30	20	58	30	900	268.8	6.29
			100	125	212	167									64			284.2	8.81
			130	140	252	202									69			326.8	13.91
GAPK11	40000	1400	100	125	212	167	710 800 900	385	342	250	285	260	30	21	64	40	1200	361.2	10.52
			130	150	252	202									69			403.8	15.62
			160	170	302	242									79			441.4	22.48
GAPK12	56000	1400	-	120	212	167	710 800 900	442	384	280	325	280	30	21	72	40	2000	462.5	13.54
			130	150	252	202									70			505.5	18.64
			160	180	302	242									83			543.1	25.5
GAPK13	80000	1400	140	150	252	202	800 900	482	430	310	360	320	30	22	72	40	3000	658.2 695.8	23.65 30.51
			160	180	302	242									85
			190	210	352	282									95
GAPK14	112000	1200	160	180	302	242	900 100 0	520	465	350	410	360	30	23	85	40	4500	930.1 950.1	39.3 46.8
			190	220	352	282									95

Lưu ý:

1. Khối lượng và mô men quán tính của khớp nối là các giá trị gần đúng tính theo J ₁ độ giãn dài của từng loại.

2. Mô men phanh cực đại của khớp nối Tm không được vượt quá 2 lần mô men xoắn danh định Tn, tức là Tm<2Tn.

3. e Là kích thước cần thiết để thay thế seal.

4. Tổ hợp lỗ trục khớp nối là Z ₁ /J ₁ ,Y/Y,J ₁ /J ₁ ,Y/J ₁ .
