Khớp nối bánh răng trống GCL với bánh phanh (Q/YG 13011X-2018)

Name: Khớp nối bánh răng trống GCL với bánh phanh (Q/YG 13011X-2018)
Rating: 5 (99 reviews)

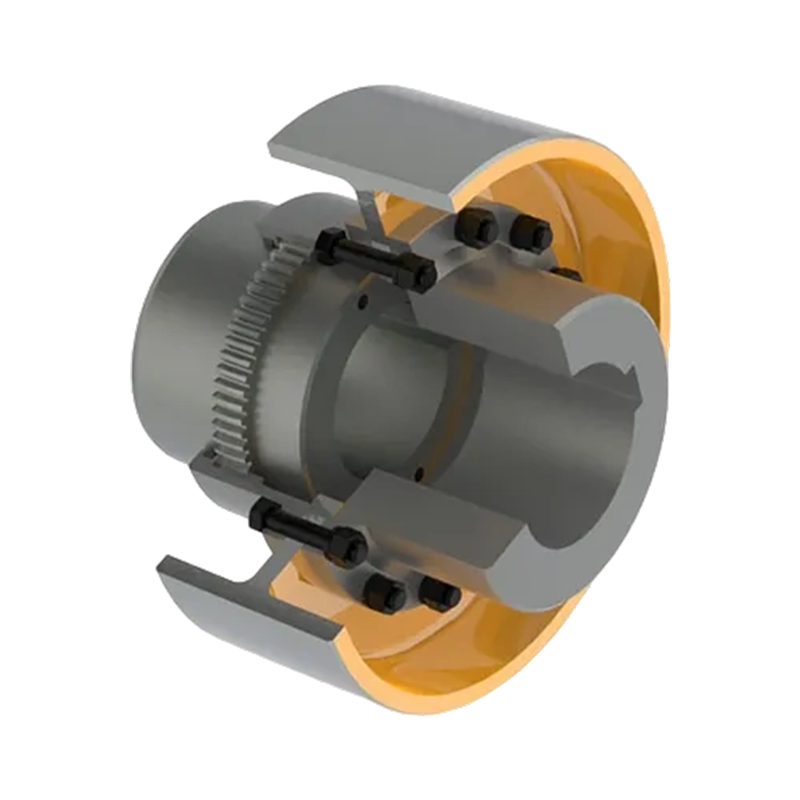

Tổng quan về sản phẩm: Khớp nối bánh răng trống loại GCL với bánh phanh (tiêu chuẩn: Q/YG 13011X-2018) là một giải pháp truyền động cải tiến tích hợp hoàn hảo công nghệ truyền bánh răng trống hiệu suất cao với chức năng phanh. Trong khi đạt được khả năng truyền mô-men xoắn cao, khớp nối này mang lại khả năng điều khiển và giảm tốc/dừng chính xác cho chuyển động quay của thiết bị công nghiệp thông qua cấu trúc bánh xe phanh tích hợp.

Các tính năng thiết kế cốt lõi:

1. Truyền động và phanh tích hợp: Hệ thống này tích hợp liền mạch hiệu suất truyền động của khớp nối bánh răng với chức năng điều khiển của bánh xe phanh, cung cấp giải pháp toàn diện về truyền lực và điều khiển chuyển động trong máy móc công nghiệp nặng.

2. Bánh răng trống hiệu suất cao: Phần bánh răng bên trong được làm bằng vật liệu có độ bền cao như thép hợp kim, có tính linh hoạt tuyệt vời để bù đắp hiệu quả cho độ lệch trục (xuyên tâm, hướng trục và góc), do đó giảm tải ứng suất lên thiết bị được kết nối.

3. Kiểm soát phanh chính xác: Thiết kế bánh phanh tích hợp cho phép thiết bị giảm tốc nhanh chóng hoặc dừng hoàn toàn theo yêu cầu vận hành hoặc an toàn, nâng cao đáng kể tính an toàn và linh hoạt của hệ thống truyền động.

4. Các dạng kết cấu đa dạng: Như được thể hiện trong các bản vẽ kỹ thuật, dòng sản phẩm này cung cấp hai cách sắp xếp cấu trúc chính: GCL-I và GCL-II, để thích ứng với các yêu cầu lắp đặt và không gian khác nhau.

5. Hệ thống bôi trơn tiện lợi: Vỏ được trang bị cổng phun dầu chuyên dụng để dễ dàng bảo trì bôi trơn định kỳ, đảm bảo độ tin cậy lâu dài của răng bánh răng.

6. Thông số kỹ thuật và thông số: Khớp nối dòng GCL bao gồm nhiều thông số kỹ thuật khác nhau từ GCL1 đến GCL14, đáp ứng nhiều yêu cầu về mô-men xoắn công nghiệp:

1. Mô-men xoắn danh nghĩa (T _n ): Phạm vi rộng, từ 800 N·m đến 180.000 N·m.

2. Tốc độ cho phép ([n]): Lên tới 4000 vòng/phút (tùy thuộc vào thông số kỹ thuật).

3. Đường kính bánh phanh (D ₀ ): Có sẵn nhiều kích cỡ bánh xe phanh tiêu chuẩn khác nhau, với đường kính từ 160 mm đến 800 mm.

4. Khả năng tương thích lỗ trục: Hỗ trợ nhiều loại lỗ trục khác nhau như Y, J1 và Z1, với nhiều đường kính trục tương thích (tối thiểu 12mm, tối đa lên tới 260mm).

Giá trị ứng dụng và trường: Do sự kết hợp giữa khả năng truyền tải hạng nặng và đặc tính phanh chính xác, sản phẩm này là sự lựa chọn lý tưởng cho các thiết bị trong các lĩnh vực sau với yêu cầu cực kỳ cao về độ an toàn và độ bền:

1. Hệ thống băng tải: Chẳng hạn như hệ thống truyền động và phanh khẩn cấp của băng tải lớn.

2. Máy móc hạng nặng: Bao gồm máy nghiền, máy trộn, máy nghiền, v.v.

3. Thiết bị công nghiệp đặc biệt: Được sử dụng rộng rãi trong các ngành công nghiệp luyện kim, khai thác mỏ, cẩu, cảng và máy móc thủy lợi.

Cài đặt và bảo trì: Khớp nối này có thiết kế thân thiện với người dùng, đơn giản hóa quá trình cài đặt và nhằm giảm thiểu thời gian ngừng hoạt động của thiết bị. Kiểm tra trực quan thường xuyên và bổ sung dầu mỡ có thể kéo dài tuổi thọ sử dụng của hệ thống một cách hiệu quả và giảm chi phí vận hành tổng thể.

Liên hệ với chúng tôi

Tải xuống bản PDF

TRƯỚCV: Khớp nối bánh răng trống GCP với đĩa phanh(Q/YG 13012X-2018)
SAU: Khớp nối bánh răng GC Drum(Q/YG 13010X-2018)

Thông số sản phẩm

Gửi tin nhắn

THÔNG SỐ KỸ THUẬT

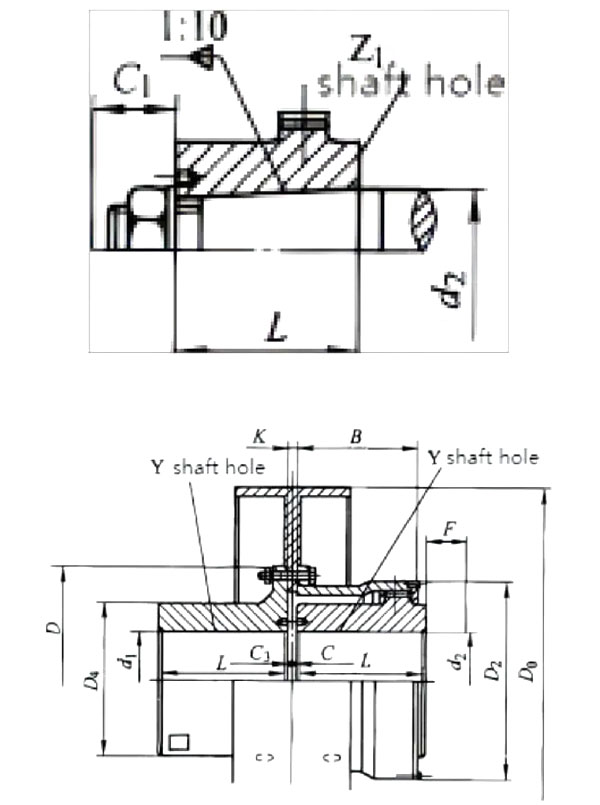

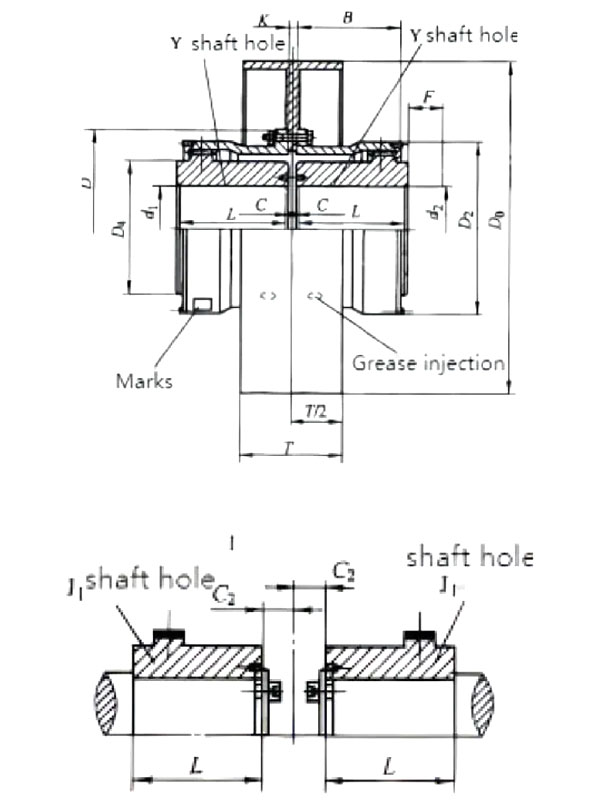

Khớp nối bánh răng trống loại GCL-I với bánh xe phanh	Khớp nối bánh răng trống loại GCL-Il với bánh xe phanh

Các thông số cơ bản và kích thước chính của khớp nối bánh răng tang trống loại GCL với bánh phanh

Loại	danh nghĩa mô-men xoắn Tn/KN.m	Cho phép tốc độ [n]/r.min⁻¹	Lỗ trục đường kính d ₁ ,d ₂ ,d _z	Lỗ trục chiều dài L		D₀	D	D₂	D₄	B	F	C	C₁	C₂	C₃	Thánh lễ /kg	Khoảnh khắc của quán tính /kg·m2	Dầu mỡ /kg
				Y	J₁,Z₁
GCL1	800	4000	12,14	32	—	160 200 250	112	98	60	58	30	30	—	—	1	5.62	0.0078	0.11
			16,18,19	42	—							20	—	—
			20,22,24	52	—							10	—	—
			25,28	62	44							3	19	18
			30,32,35,38	82	60								23	12
			40,42	112	84								29	12
GCL2	1400	4000	22,24	52	—	200 250 315	150	118	77	68	30	20	—	—	2	9.65	0.022	0.12
			25,28	62	—							10	—	—
			30,32,35,38	82	60							3	23	16
			40,42,45,48,50,55,56	112	84								29
GCL3	2800	4000	22,24	52	—	200 250 315	170	140	90	80	30	33	—	—	2	16.6	0.047	0.2
			25,28	62	—							23	—	—
			30,32,35,38	82	60							3	23	16
			40,42,45,48,50,55,56	112	84								29
			60,63	142	107								36
GCL4	5000	3000	30,32,35,38	82	—	250 315 400	200	160	112	90	30	13	—	—	2	25.3	0.098	0.28
			40,42,45,48,50,55,56	112	84							3	29	17
			60,63,65,70,71,75	142	107								36
			80	172	132								41
GCL5	8000	3000	30,32,35,38	82	—	315 400	225	180	128	100	30	23	—	—	2	34.7	0.174	0.45
			40,42,45,48,50,55,56	112	84							3	29	19
			60,63,65,70,71,75	142	107								36
			80,85,90	172	132								41
GCL6	11200	3000	32,35,38	82	—	315 400	245	200	145	112	30	35	—	—	2	51.3	0.293	0.65
			40,42,45,48,50,55,56	112	—							5	—	—
			60,63,65,70,71,75	142	107								38	20
			80,85,90,95	172	132								43
			100	212	167								48
GCL7	16000	2500	32,35,38	82	—	400 500	272	230	160	122	30	45	—	—	3	68	0.53	0.8
			40,42,45,48,50,55,56	112	—							15	—	—
			60,63,65,70,71,75	142	107							5	38	20
			80,85,90,95	172	132								43
			100.110	212	167								48
GCL8	22400	2500	55,56	112	—	400 500	290	245	176	136	30	29	—	—	3	79	0.71	0.95
			60,63,65,70,71,75	142	107							5	38	34
			80,85,90,95	172	132								43	20
			100.110,120,125	212	167								48
GCL9	28000	2000	65,70,71,75	142	107	400 500 630	315	265	190	140	30	5	38	38	3	106.5	1.05	1.3
			80,85,90,95	172	132								43	28
			100.110,120,125	212	167								48
			130.140	252	202								53
GCL10	45000	2000	75	142	—	400 500 630	355	300	225	165	30	28	—	—	3	159	1.74	1.6
			80,85,90,95	172	132							5	43	38
			100.110,120,125	212	167								48	28
			130.140,150	252	202								53
			160	302	242								63
GCL11	63000	1700	85,90,95	172	—	500 630 710	412	345	256	180	40	15	—	—	4	215	3.67	2
			100.110,120,125	212	167							8	51	32
			130.140,150	252	202								56
			160,170,180	302	242								66
GCL12	90000	1700	120,125	212	167	500 630 710	440	375	288	207	40	8	51	45	4	303	6.4	3.4
			130.140,150	252	202								56	32
			160,170,180	302	242								66
			190.200	352	282								76
GCL13	125000	1700	140,150	252	202	630 710	490	425	320	235	50	8	56	38	4	391	10.45	4.4
			160,170,180	302	242								66	32
			190.200,220	352	282								76
GCL14	180000	1500	160,170,180	302	242	710 800	545	462	362	265	50	10	68	32	4	523	17.48	6.6
			190.200,220	352	282								78
			240.250.260	410	330								—	10
