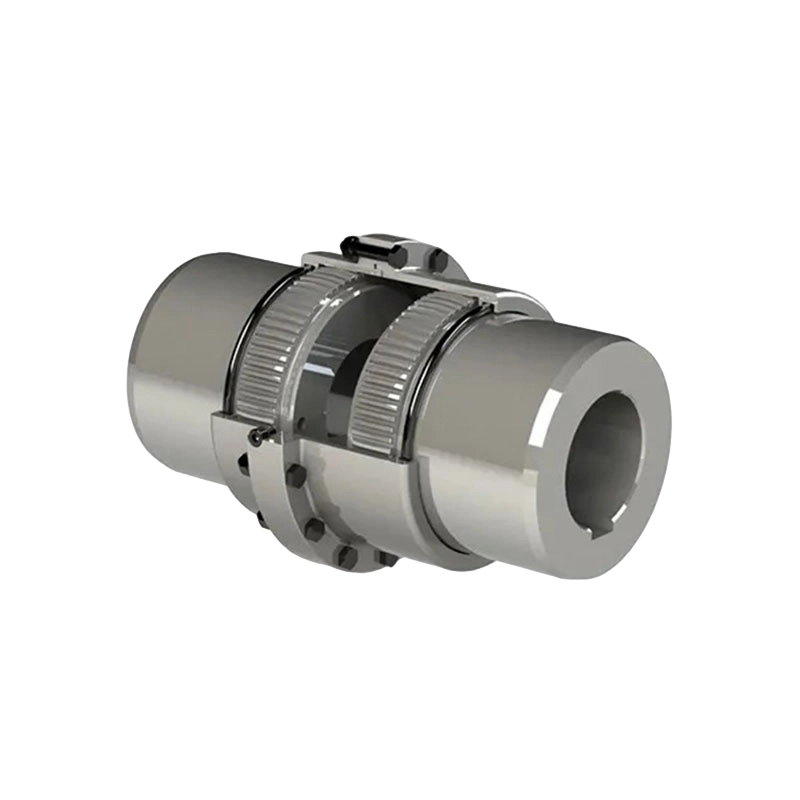

Khớp nối bánh răng trống mở rộng trục động cơ GBD (Q/YG 11003X-2018)

Tổng quan về sản phẩm:

Khớp nối trống-bánh răng trục động cơ dòng GBD đại diện cho một giải pháp truyền tải điện đặc biệt. Đặc trưng bởi thiết kế mạnh mẽ, đáng tin cậy và rất linh hoạt, nó được sử dụng rộng rãi trong nhiều lĩnh vực công nghiệp. Đóng vai trò là liên kết quan trọng kết nối trục động cơ với thiết bị được dẫn động của nó, khớp nối này đóng vai trò then chốt trong việc đảm bảo truyền mô-men xoắn trơn tru và thực hiện liền mạch chuyển động quay trong các hệ thống cơ khí. Được sản xuất tuân thủ nghiêm ngặt Tiêu chuẩn Doanh nghiệp Q/YG 11003X-2018, sản phẩm này là minh chứng cho những tiêu chuẩn cao nhất về sự xuất sắc về kỹ thuật và sản xuất.

Các tính năng kỹ thuật chính:

1. Khả năng đền bù vượt trội: Tính năng đặc biệt nhất của khớp nối GBD là khả năng vốn có của nó để bù cho các sai lệch trục, hướng tâm và góc. Khả năng này đặc biệt quan trọng trong các môi trường vận hành nơi việc duy trì sự căn chỉnh trục chính xác là một thách thức; nó giảm thiểu một cách hiệu quả tình trạng hao mòn thiết bị do sai lệch và giảm thiểu nguy cơ ngừng hoạt động tốn kém.

2. Giảm rung và chống sốc: Cơ cấu bánh răng trống được chế tạo chính xác được thiết kế để giảm rung động và hấp thụ tải sốc tạo ra trong quá trình truyền lực một cách hiệu quả, từ đó đảm bảo toàn bộ hệ thống hoạt động trơn tru và ổn định.

3. Kết cấu chắc chắn và bền bỉ: Được chế tạo từ vật liệu có độ bền cao và sử dụng quy trình sản xuất tiên tiến, sản phẩm có khả năng chịu tải nặng, điều kiện vận hành khắc nghiệt và ứng suất động vốn có trong môi trường công nghiệp, đảm bảo tuổi thọ dài đặc biệt.

4. Cấu trúc nhỏ gọn và chính xác: Như được minh họa trong sơ đồ cấu trúc, cụm khớp nối có thiết kế được chế tạo chính xác trong đó ống bọc bên ngoài được bắt vít chắc chắn vào cơ cấu bánh răng bên trong, tạo điều kiện cho việc ghép điện hiệu quả cao.

Thông số kỹ thuật chính:

Tùy thuộc vào kiểu máy và thông số kỹ thuật cụ thể, dòng GBD bao gồm nhiều yêu cầu ứng dụng khác nhau, từ hoạt động nhẹ đến hoạt động nặng:

1. Mô-men xoắn danh định (Tn): Từ 1,6 kN·m (Model GBD1) đến 56 kN·m (Model GBD10), dòng sản phẩm này đáp ứng nhu cầu truyền tải điện năng đa dạng ở nhiều mức cường độ khác nhau.

2. Tốc độ cho phép (n): Có khả năng đạt tốc độ lên tới 5600 vòng/phút (đối với các mẫu nhỏ hơn), khớp nối duy trì hiệu suất quay ổn định ngay cả trong các ứng dụng công suất cao, nặng.

3. Đường kính và chiều dài lỗ khoan: Dòng sản phẩm này hỗ trợ nhiều kích thước lỗ khoan khác nhau, với đường kính từ 22 mm đến 200 mm. Hơn nữa, nó cung cấp nhiều cấu hình lỗ khoan—bao gồm Loại Y, Loại J1 và Loại Z1—để đảm bảo khả năng tương thích hoàn hảo với phần mở rộng trục của các loại động cơ khác nhau.

4. Bôi trơn và bảo trì: Sản phẩm có một ngăn chứa bên trong chuyên dụng để lưu trữ chất bôi trơn. Tùy thuộc vào kích thước model cụ thể, thể tích đổ đầy dầu mỡ dao động từ 107 mL đến 1320 mL, đảm bảo bôi trơn triệt để các bề mặt răng bánh răng.

Các trường ứng dụng:

Do khả năng chịu tải và độ ổn định đặc biệt, khớp nối loại GBD được sử dụng rộng rãi trong các ngành công nghiệp sau:

1. Thiết bị luyện kim và khai thác mỏ

2. Máy móc nâng và vận chuyển (ví dụ: thiết bị cảng)

3. Thiết bị kỹ thuật thủy lực và máy làm giấy

4. Hệ thống truyền động công nghiệp hạng nặng khác

Cài đặt và bảo trì:

Thiết kế khớp nối kiểu GBD ưu tiên sự thuận tiện cho người dùng; quy trình lắp đặt và tháo dỡ đã được sắp xếp hợp lý để tạo điều kiện thuận lợi cho nhân viên kỹ thuật bảo trì và bảo dưỡng định kỳ. Việc dễ dàng bảo trì này không chỉ làm giảm thời gian ngừng hoạt động để sửa chữa mà còn nâng cao hiệu quả chi phí tổng thể và độ tin cậy vận hành của toàn bộ hệ thống cơ khí.
