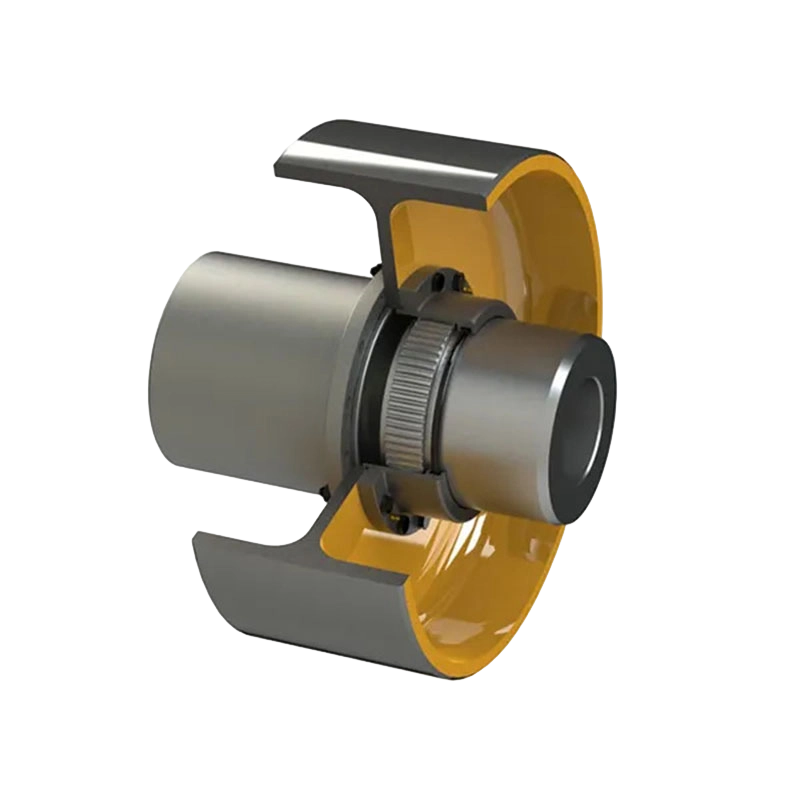

Khớp nối bánh răng trống GBLZ với bánh phanh (Q/YG 11005X-2018)

Name: Khớp nối bánh răng trống GBLZ với bánh phanh (Q/YG 11005X-2018)
Rating: 5 (99 reviews)

Tổng quan về sản phẩm:
Khớp nối bánh răng trống dòng GBLZ với bánh phanh thể hiện sự đi đầu trong đổi mới kỹ thuật cơ khí, kết hợp các thiết kế khớp nối bánh răng trống truyền thống với công nghệ phanh tiên tiến. Được thiết kế để mang lại cả khả năng truyền mô-men xoắn hiệu quả và khả năng phanh chính xác trong các ứng dụng công nghiệp, sản phẩm này là sự lựa chọn lý tưởng cho những môi trường có yêu cầu đặc biệt cao về an toàn, hiệu quả và độ tin cậy.

Các tính năng và ưu điểm chính:

1. Truyền mô-men xoắn và bù sai lệch đặc biệt: Khớp nối có thiết kế bánh răng trống chắc chắn với các răng bánh răng bên trong đảm bảo truyền mô-men xoắn liền mạch giữa các trục. Cấu trúc này không chỉ hỗ trợ tải mô-men xoắn cao mà còn bù đắp cho các sai lệch góc, hướng tâm và trục, từ đó giảm ứng suất cơ học và kéo dài tuổi thọ của thiết bị.

2. Chức năng phanh chính xác tích hợp: Điểm độc đáo của sản phẩm này là việc tích hợp trực tiếp bánh phanh vào cơ cấu khớp nối. Thiết kế cải tiến này cho phép giảm tốc hoặc dừng có kiểm soát—cho dù là giảm tốc độ dần dần trong quá trình vận hành thông thường hay dừng ngay lập tức trong các tình huống khẩn cấp—giúp kiểm soát tốc độ chính xác và tăng cường đáng kể độ an toàn.

3. Vật liệu chất lượng cao và độ bền: Được sản xuất bằng thép cao cấp hoặc thép hợp kim, sản phẩm thể hiện độ bền, khả năng chống ăn mòn và độ tin cậy vượt trội, ngay cả trong điều kiện tải nặng.

4. Cài đặt và bảo trì thuận tiện: Nhờ thiết kế mô-đun và thân thiện với người dùng, khớp nối này tích hợp hoàn toàn vào các hệ thống hiện có. Quá trình bảo trì của nó rất đơn giản, yêu cầu thời gian ngừng hoạt động tối thiểu để kiểm tra, sửa chữa hoặc thay thế, từ đó tối ưu hóa năng suất tổng thể.

Các thông số kỹ thuật chính:
Theo tài liệu kỹ thuật và bảng dữ liệu, dòng sản phẩm này bao gồm nhiều mẫu khác nhau, từ GBLZ1 đến GBLZ14. Các thông số chính bao gồm:

Mô-men xoắn danh định (Tn): Từ 0,63 kN·m (GBLZ1) đến 125 kN·m (GBLZ14).
Tốc độ cho phép ([n]): Lên tới 4000 vòng/phút (GBLZ1), với các mẫu lớn hơn—chẳng hạn như GBLZ14—được xếp hạng ở mức 950 vòng/phút.
Đường kính lỗ khoan (d1, d2, dZ): Hỗ trợ nhiều kích cỡ, với đường kính lỗ côn tối đa lên tới 220 mm.
Đường kính bánh phanh (D₀): Các kích thước tiêu chuẩn bao gồm 160mm, 200mm, 250mm, 315mm, 400mm, 500mm, 630mm, 710mm và 800mm.
Khối lượng bánh phanh và mô men quán tính: Ví dụ, bánh phanh 160mm có khối lượng 2,83 kg, trong khi bánh phanh 800mm đạt khối lượng 203 kg.

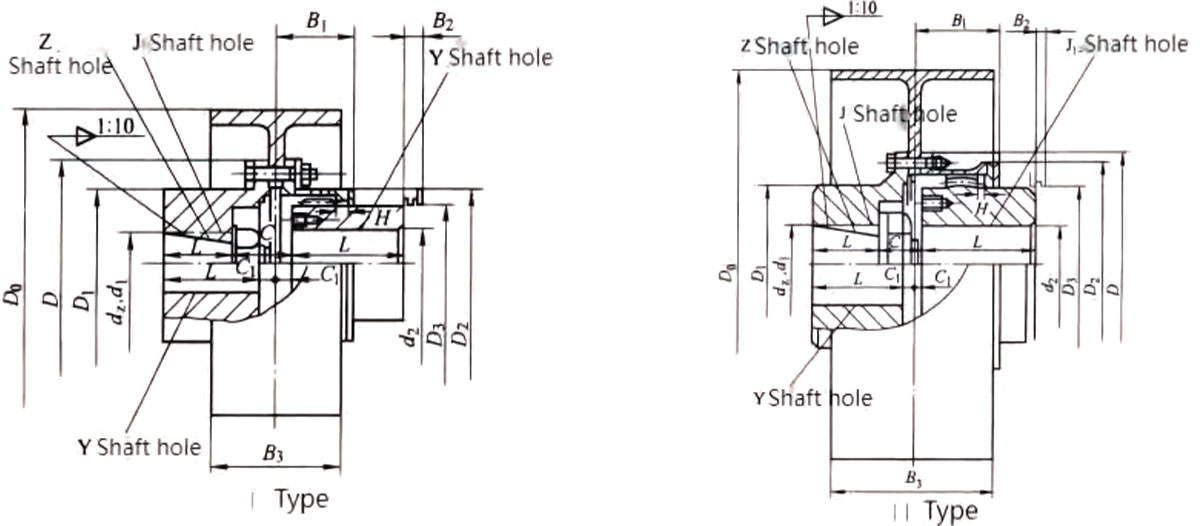

Các loại kết cấu:
Sản phẩm này có hai loại kết cấu chính (Loại I và Loại II) để đáp ứng các yêu cầu lắp đặt khác nhau. Trong thiết kế, kích thước B₂ được chỉ định cụ thể là khoảng trống cần thiết để thay thế vòng đệm.

Các ngành ứng dụng:
Khớp nối loại GBLZ, do Công ty TNHH Công nghệ Công nghiệp nặng MCC (Trấn Giang) sản xuất, được sử dụng rộng rãi trong các ngành công nghiệp sau:
- Thiết bị luyện kim và máy móc khai thác mỏ
- Thiết bị nâng và cảng
- Thiết bị xử lý nước và máy làm giấy

Liên hệ với chúng tôi

Tải xuống bản PDF

TRƯỚCV: Khớp nối bánh răng trống GA (Q/YG12006X-2018)
SAU: Khớp nối bánh răng trống GBL với bánh phanh (Q/YG 11004X-2018)

Thông số sản phẩm

Gửi tin nhắn

THÔNG SỐ KỸ THUẬT

Thông số cơ bản và kích thước chính của khớp nối bánh răng trống loại GBLZ với bánh phanh

loại	Mô-men xoắn danh nghĩa Tn/KN.m	Tốc độ cho phép [n]/r.min⁻¹	Đường kính lỗ trục	Chiều dài lỗ trục L		D₀	D	D₁	D₂	D₃	C	C₁	H	B₁	B₂	B₃	Momen quán tính /kg·m2	Lượng dầu mỡ/ml	Khối lượng /kg
			d ₁ ,d ₂ ,d _Z	Y	J₁,Z₁
			mm
GBLZ1	0.63	4000	20,22,24	52	38	160	103	71	71	50	22	8	2	42	38	68	0.071	31	7.3
			25,28	62	44						26						0.072		7.4
			30,32,35	82	60						30						0.076		8.4
GBLZ2	1	4000	25,28	62	44	160	115	83	83	60	26	8	2	48	42	68	0.081	42	9.2
			30,32,35,38	82	60						30						0.084		10.3
			40,42,45	112	84						36						0.088		10.5
GBLZ3	1.6	3800	28	62	44	200	127	95	95	75	26	8	2	49	42	85	0.181	65	15.1
			30,32,35,38	82	60						30						0.184		16.3
			40,42,45,48,50,55,56	112	84						36						0.193		18.8
GBLZ4	2.8	3800	38	82	60	200	149	116	116	90	30	8	2	53	42		0.225	82	19.8
			40,42,45,48,50,55,56	112	84						36						0.242		23.3
			60,63,65	142	107						43						0.296		26.8
GBLZ5	4.5	3000	40,42,45,48,50,55,56	112	84	250	167	134	134	105	38	10	2.5	59	42	105	0.596	120	33.3
			60,63,65,70,71,75	142	107						45						0.627		39
GBLZ6	6.3	3000	45,48,50,55,56	112	84	250	187	153	153	125	38	10	2.5	60	42	105	0.72	143	40
			60,63,65,70,71,75	142	107						45						0.776		46.4
			80,85,90	172	132						50						0.837		53.2
GBLZ7	8	2400	50,55,56	112	84	315（300）	204	170	170	140	38	10	2.5	64	42	132	1.178	179	51.8
			60,63,65,70,71,75	142	107						45						1.254		59.8
			80,85,90,95	172	132						50						1.348		68.2
			100	212	167						55						1.479		79.6
GBLZ8	11.2	1900	55,56	112	84	400	230	186	186	155	40	12	3	77	47	168	3.734	274	84
			60,63,65,70,71,75	142	107						47						3.86		93.1
			80,85,90,95	172	132						52						3.996		104
			100.110	212	167						57						4.187		117
GBLZ9	18	1500	60,63,65,70,71,75	142	107	500	256	212	212	180	48	13	3	80	47	210	9.427	337	128
			80,85,90,95	172	132						53						9.605		138
			100.110,120,125	212	167						58						9.847		151
			130	252	202						63						10.109		167
GBLZ10	25	1200	65,70,71,75	142	107	630（600）	287	239	239	200	50	15	3.5	90	47	265	29.32	440	184
			80,85,90,95	172	132						55						29.69		200
			100.110,120,125	212	167						60						30.21		222
			130,140,150	252	202						65						30.74		246
GBLZ11	36.1	1050	70,71,75	142	107	710（700）	325	250	276	235	51	16	3.5	94	47	298	44	574	240
			80,85,90,95	172	132						56						45		262
			100.110,120,125	212	167						61						45.5		299
			130,140,150	252	202						66						46		326
			160.170	302	242						76						47		361
GBLZ12	56	1050	75	142	107	710(700)	362	286	313	270	52	17	4	104	49	298	48	792	290
			80,85,90,95	172	132						57						49		317
			100.110,120,125	212	167						62						50		355
			130,140,150	252	202						67						51		382
			160.170,180	302	242						77						52		443
			190.200	352	282						87						53		470
GBLZ13	80	950	150	252	202	800	412	322	350	300	68	18	4.5	113	49	335	82	960	488
			160.170,180	302	242						78						85		542
			190.200,220	352	282						88						92		598
GBLZ14	125	950	170,180	302	242	800	462	335	420	335	80	20	5.5	157	63	335	95	2100	638
			190.200,220	352	282						90						98		698
			240.250	410	330						100						102		780

Lưu ý 1: Đường kính lỗ trục côn tối đa là 220mm.
Lưu ý 2:B2 là kích thước cần thiết để thay thế seal.

Kích thước chính của bánh phanh, khối lượng, mô men quán tính (đơn vị: mm)

Đường kính bánh phanh DO	T	K	Khối lượng/kg	Momen quán tính I/kg·m2
160	70	6	2.83	0.014
200	85	8	5.20	0.043
250	105	10	10.1	0.128
315	135	12	17.2	0.354
400	170	14	33.4	1.11
500	210	18	56.3	3.07
630	265	22	101.3	8.55
710	300	22	145.8	15.52
800	340	26	203.0	26.76
