GAZ Đã kết nối với khớp nối bánh răng trống trục trung gian (Q/YG 12007X-2018)

Tổng quan về sản phẩm và định nghĩa cốt lõi:
Khớp nối bánh răng-trục trung gian dòng GAZ là một bộ phận truyền động linh hoạt được sử dụng rộng rãi, được thiết kế đặc biệt để kết nối các đầu dẫn động và đầu dẫn động thông qua trục trung gian. Chức năng cốt lõi của nó là đạt được dòng điện trơn tru thông qua việc chia lưới chính xác các cấu trúc bánh răng, đóng vai trò là mắt xích quan trọng để đảm bảo hoạt động hiệu quả trong các hệ thống truyền động khác nhau, chẳng hạn như hệ truyền động xe hoặc xích dẫn động máy móc hạng nặng.

Quy trình thiết kế và sản xuất kết cấu nổi bật:

1. Thiết kế kết nối trục trung gian:

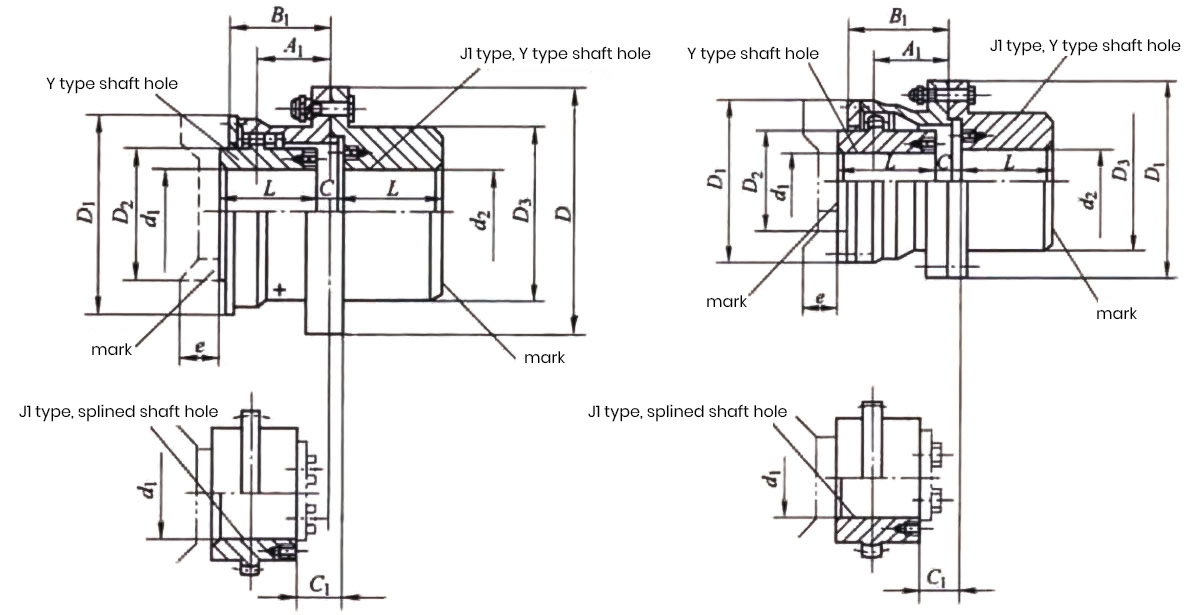

Sản phẩm tích hợp kết nối trục trung gian có thể thu hẹp khoảng cách giữa các hệ thống trục dài một cách hiệu quả. Tùy thuộc vào yêu cầu lắp đặt, có sẵn nhiều mẫu (ví dụ: GAZ1-GAZ14 và GAZ15-GAZ30 có bố cục cấu trúc khác nhau) để phù hợp với các cấu hình không gian đa dạng.

2. Công nghệ bánh răng trống tiên tiến:
Sử dụng công nghệ chia lưới bánh răng hình trống, thiết kế răng độc đáo này tối ưu hóa ứng suất tiếp xúc, mang lại khả năng truyền mô-men xoắn cao đồng thời giảm đáng kể độ rung và tiếng ồn trong quá trình vận hành.

3. Kết hợp độ chính xác và độ bền:
Được chế tạo từ vật liệu có độ bền cao với gia công chính xác, sản phẩm có khả năng chống va đập và độ bền tuyệt vời, có khả năng chịu được tải trọng thay đổi trong quá trình hoạt động liên tục.

Ưu điểm hiệu suất chính:

1. Bồi thường di dời toàn diện:
Nhờ đặc tính linh hoạt của bánh răng tang trống, khớp nối này có thể điều chỉnh các độ lệch góc, hướng tâm và trục giữa các trục, giúp giảm ứng suất cơ học bên trong một cách hiệu quả và kéo dài tuổi thọ của các vòng bi liên quan.

2. Khả năng thích ứng tải đặc biệt:
Cho dù ở hệ thống truyền động bánh trước, bánh sau hay tất cả các bánh, khớp nối GAZ thể hiện khả năng thích ứng mạnh mẽ, đảm bảo hiệu suất ổn định trong các điều kiện vận hành khác nhau.

3. Dễ bảo trì:
Cấu trúc mô-đun của nó cho phép cài đặt tích hợp trực quan. Kiểm tra và bôi trơn thường xuyên (lưu ý: các mẫu lớn hơn có D₂ ≥ 465mm sử dụng vòng đệm chữ O chuyên dụng) có thể kéo dài đáng kể thời gian bảo dưỡng và đảm bảo hoạt động đáng tin cậy.

Thông số kỹ thuật cốt lõi Tổng quan:
Dòng GAZ cung cấp nhiều thông số kỹ thuật để đáp ứng nhu cầu từ các ứng dụng công nghiệp nhẹ đến siêu nặng:

1. Phạm vi mô-men xoắn:
Mô-men xoắn danh nghĩa (Tn) bắt đầu từ 800 N·m (GAZ1) đến 3.500.000 N·m (GAZ30).

2. Điều trị tăng cường:
Khi bề mặt răng bánh răng được thấm nitơ hoặc làm cứng bề mặt, mô-men xoắn định mức có thể tăng lên gấp 1,3 lần so với thông số kỹ thuật tiêu chuẩn, nâng cao hơn nữa khả năng chịu tải.

3. Hiệu suất tốc độ:
Các mẫu nhỏ hơn thể hiện hiệu suất tốc độ cao tuyệt vời với tốc độ cho phép lên tới 7100 vòng/phút, trong khi các mẫu lớn hơn được tối ưu hóa cho hoạt động ở tốc độ thấp, công suất cao.

4. Khả năng tương thích về chiều:
Hỗ trợ nhiều đường kính lỗ khoan trục khác nhau (d1, d2, dz) với lỗ khoan tối đa 220 mm, tương thích với hầu hết các kích thước trục tiêu chuẩn và phi tiêu chuẩn.

Các ngành ứng dụng rộng rãi:
Nhờ hiệu suất đáng tin cậy và lợi thế về cấu trúc, khớp nối GAZ đã trở thành lựa chọn ưu tiên trong nhiều lĩnh vực công nghiệp:

1. Thiết bị nặng:
Được sử dụng rộng rãi trong các thiết bị luyện kim, máy móc khai thác mỏ, thiết bị nâng và vận chuyển, truyền năng lượng cốt lõi một cách hiệu quả.

2. Cảng và xử lý nước:
Được sử dụng trong máy móc xử lý cảng, thiết bị xử lý nước và máy làm giấy, bù đắp cho sự dịch chuyển để đảm bảo hoạt động ổn định lâu dài.

3. Vận chuyển:
Là một thành phần quan trọng của hệ thống truyền động trên xe, nó kết nối thông qua một trục trung gian để đạt được khả năng truyền lực liền mạch từ động cơ đến đầu dẫn động.
