GBZ Đã kết nối với khớp nối bánh răng trống trục trung gian (Q/YG 11002X-2018)

Name: GBZ Đã kết nối với khớp nối bánh răng trống trục trung gian (Q/YG 11002X-2018)
Rating: 5 (99 reviews)

Tổng quan về lõi sản phẩm:

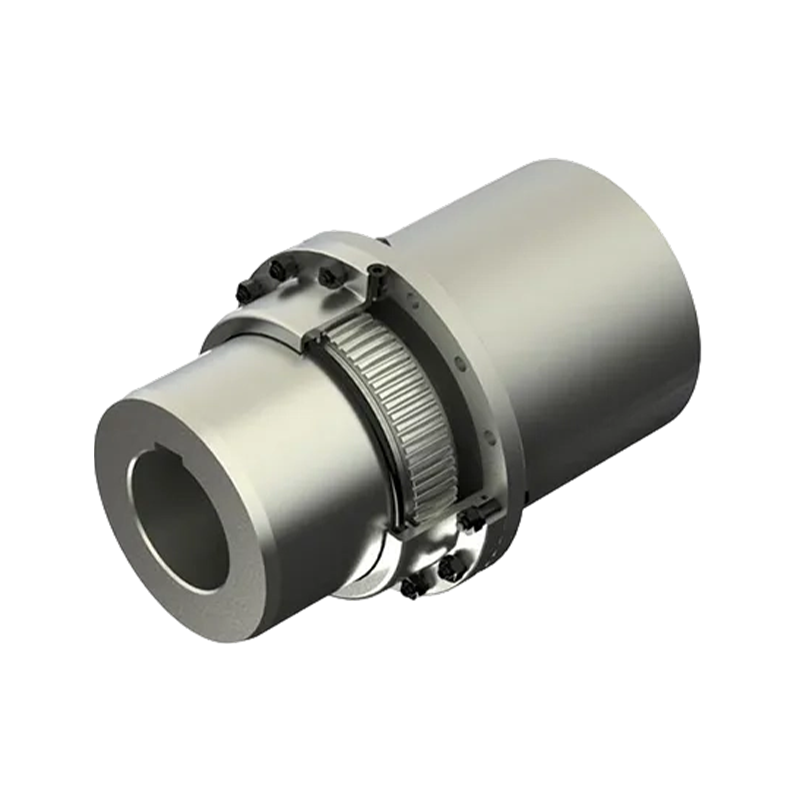

Khớp nối bánh răng trống dòng GB là một bộ phận quan trọng trong hệ thống truyền động công nghiệp. Phục vụ như một liên kết chính xác kết nối các trục quay, nó đảm bảo truyền mô-men xoắn và chuyển động quay liền mạch giữa các hệ thống cơ khí. Được sản xuất tuân thủ nghiêm ngặt tiêu chuẩn Q/YG11001X-2018, sản phẩm này tích hợp công nghệ cắt bánh răng chính xác tiên tiến và các bộ phận cơ khí chắc chắn. Nó mang lại khả năng truyền tải điện ổn định và hiệu quả cao—ngay cả khi chịu tải nặng, trong điều kiện rung động và trong các điều kiện vận hành khác nhau.

Tính năng sản phẩm đặc biệt:

1. Thiết kế kỹ thuật có độ chính xác cao: Về cốt lõi, khớp nối này sử dụng cơ cấu bánh răng tang trống được gia công chính xác. Thông qua thiết kế hình học bánh răng được tối ưu hóa, nó không chỉ nâng cao khả năng truyền mô-men xoắn mà còn giảm đáng kể sự hao mòn trong quá trình vận hành.

2. Khả năng điều chỉnh và đền bù vượt trội: Thiết kế kết cấu có tính linh hoạt đặc biệt, cho phép nó bù đắp hiệu quả cho độ lệch lệch giữa các trục. Đặc tính này không chỉ làm giảm đáng kể ứng suất của các bộ phận cơ khí mà còn nâng cao độ tin cậy vận hành của toàn bộ hệ thống truyền động, khiến nó đặc biệt phù hợp với các môi trường khắc nghiệt hoặc các ứng dụng công nghiệp có yêu cầu căn chỉnh cực kỳ nghiêm ngặt.

3. Xây dựng công nghiệp bền bỉ và chắc chắn: Bằng cách sử dụng vật liệu chất lượng cao kết hợp với quy trình sản xuất nghiêm ngặt, sản phẩm đảm bảo tuổi thọ lâu dài trong điều kiện tải nặng. Điều này giảm thiểu nhu cầu thay thế thường xuyên, từ đó giảm chi phí hoạt động lâu dài cho doanh nghiệp.

4. Cài đặt và bảo trì thuận tiện: Thiết kế sản phẩm ưu tiên hiệu quả vận hành tại chỗ, tạo điều kiện cho việc lắp ráp và tháo gỡ nhanh chóng. Tính năng dễ bảo trì này giúp giảm đáng kể thời gian ngừng hoạt động trong quá trình bảo trì thiết bị, giúp doanh nghiệp tối đa hóa năng suất.

Thông số kỹ thuật cốt lõi:

Các khớp nối dòng GB bao gồm nhiều kiểu máy—từ GB1 đến GB25—có khả năng đáp ứng các yêu cầu đa dạng của các ứng dụng, từ thiết bị chính xác quy mô nhỏ đến máy móc công nghiệp siêu nặng:

1. Mô-men xoắn danh định (Tn): Bao phủ phạm vi cực rộng, bắt đầu từ 0,63 kN·m và có khả năng truyền tải mô-men xoắn hạng nặng lên tới 5600 kN·m.

2. Tốc độ cho phép ([n]): Hỗ trợ các điều kiện hoạt động khác nhau—từ ứng dụng tốc độ cao đến tốc độ thấp—với phạm vi tốc độ quay trải dài từ 420 vòng/phút đến 6500 vòng/phút.

3. Khả năng tương thích lỗ khoan: Đường kính lỗ khoan (d1, d2) dao động từ 16 mm đến 1040 mm, trong khi chiều dài lỗ khoan (L) nằm trong khoảng từ 45 mm đến 900 mm.

4. Kích thước vật lý: Trọng lượng đơn vị dao động từ loại nhẹ 3,5 kg đến loại nặng 22.381 kg, với thể tích nạp dầu mỡ thay đổi từ 31 mL đến 23.000 mL.

Các trường ứng dụng điển hình

Nhờ hiệu suất vượt trội và thiết kế mạnh mẽ, sản phẩm này được sử dụng rộng rãi trong nhiều lĩnh vực công nghiệp nặng, bao gồm:

1. Thiết bị luyện kim và khai thác mỏ: Bộ truyền động máy cán, máy nghiền và tời mỏ.

2. Máy nâng và vận chuyển: Cần cẩu quy mô lớn, thiết bị xử lý cảng và hệ thống vận chuyển vật liệu.

3. Thiết bị nặng thông thường: Máy móc sản xuất giấy, thiết bị kỹ thuật thủy lực và các hệ thống máy nén và máy bơm công nghiệp quy mô lớn khác nhau.

Liên hệ với chúng tôi

Tải xuống bản PDF

TRƯỚCV: Khớp nối bánh răng trống mở rộng trục động cơ GBD (Q/YG 11003X-2018)
SAU: Khớp nối bánh răng trống GB(Q/YG11001X-2018)

Thông số sản phẩm

Gửi tin nhắn

THÔNG SỐ KỸ THUẬT


Khớp nối bánh răng trống GBZl~GBZ13type	Khớp nối bánh răng trống loại GBZ14~GBZ25

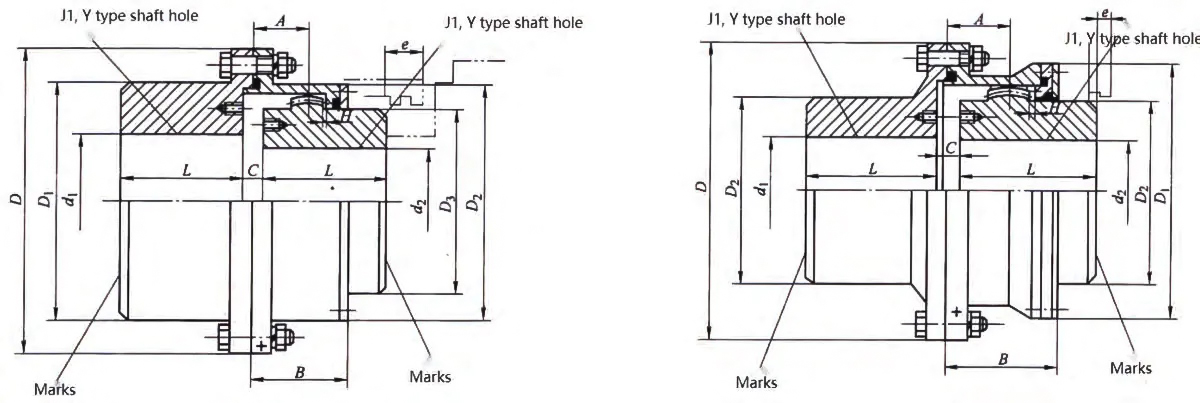

Khớp nối bánh răng trống loại GBZ với các thông số cơ bản của trục trung gian và kích thước chính

loại	danh nghĩa mô-men xoắn Tn/KN·m	Cho phép tốc độ [n]/r.min⁻¹	Lỗ trục đường kính		Lỗ trục chiều dài	D	D₁	D₂	D₃	C	H	A	B	e	Khoảnh khắc của quán tính /kg·m2	Số lượng dầu mỡ /mL	Thánh Lễ /kg
			d₁	d₂	L	D	D₁	D₂	D₃	C	H	A	B	e
			mm
GBZ1	0.63	6500	16-50	16-35	45	103	71	71	50	8	2	18	38	38	0.004	31	3.5
GBZ2	1.00	6000	20-60	20-45	50	115	83	83	60	8	2	21	44	42	0.007	42	5.3
GBZ3	1.6	5600	22-70	22-56	63	127	95	95	75	8	2	22	45	42	0.011	42	7.8
GBZ4	2.8	5100	38-80	38-65	71	149	116	116	90	8	2	24.5	49	42	0.023	53	12
GBZ5	4.5	4600	40-90	40-75	80	167	134	134	105	10	2.5	27.5	54	42	0.044	77	18.1
GBZ6	6.3	4300	45-105	45-90	90	187	153	153	125	10	2.5	28	55	42	0.08	91	25
GBZ7	8.0	4000	50-115	50-105	100	204	170	170	140	10	2.5	30	59	42	0.13	108	36
GBZ8	11.20	3700	55-125	55-115	112	230	186	186	155	12	3.0	33.5	71	47	0.215	161	46.1
GBZ9	18.00	3350	60-150	60-135	125	256	212	212	180	12	3.0	34.5	73	47	0.415	184	71.8
GBZ10	25.00	3000	65-150	65-150	140	287	239	239	200	14	3.5	39	82	47	0.67	276	91.1
GBZ11	36.1	2700	110-175	110-175	170	325	250	276	235	14	3.5	40.5	85	47	1.223	322	137
GBZ12	56	2450	130-200	130-200	190	362	286	313	270	16	4.0	44.5	95	49	2.39	404	212.8
GBZ13	80	2200	150-225	150-225	200	412	322	350	300	18	4.5	49	104	49	3.93	585	272.3
GBZ14	125	2000	170-250	170-250	235	462	420	335	－	22	5.5	86	148	63	7.67	1600	438
GBZ15	195	1800	190-285	190-285	260	512	465	380	－	22	5.5	91	158	63	12.425	2100	566
GBZ16	265	1600	220-320	220-320	285	580	522	430	－	28	7.0	104.5	177	67	21.2	2500	751
GBZ17	383	1400	250-365	250-365	315	644	582	490	－	28	7.0	99	182	67	38.825	2700	1110
GBZ18	550	1210	280-400	280-400	355	726	658	540	－	28	8.0	111	215	75	69.5	3900	1580
GBZ19	800	1050	300-470	300-470	400	818	748	630	－	32	9	116	220	75	122.5	5000	2115
GBZ20	1120	910	360-540	360-540	450	928	838	720	－	32	10.5	123.5	235	75	240	6200	3223
GBZ21	1550	800	400-600	400-600	500	1022	928	810	－	40	11.5	127.5	245	75	435	7000	4780
GBZ22	2000	700	450-680	450-680	560	1134	1036	915	－	40	13.0	131	255	75	701.25	8700	6069
GBZ23	2800	610	530-770	530-770	710	1282	1178	1030	－	50	14.5	149.5	290	80	1415.75	15000	9633
GBZ24	4000	500	560-850	560-850	800	1428	1322	1175	－	50	16.5	158.5	305	80	2682.75	18000	14465
GBZ25	5600	420	670-1040	670-1040	900	1644	1538	1390	－	50	19.0	162.5	310	80	5836.5	23000	22381
