Khớp nối bánh răng chốt đàn hồi lỗ trục hình nón loại ZCD (Q/YZ33007X-2018)

Name: Khớp nối bánh răng chốt đàn hồi lỗ trục hình nón loại ZCD (Q/YZ33007X-2018)
Rating: 5 (99 reviews)

Khớp nối bánh răng chốt đàn hồi loại ZCD hình nón Tính năng cốt lõi

1. Phù hợp với lỗ hình nón tuyệt vời: Một đầu là lỗ trục hình nón, được siết chặt bởi bề mặt hình nón, đạt độ chính xác căn chỉnh cao và lắp đặt, tháo gỡ thuận tiện. Nó phù hợp để kết nối trực tiếp với trục đầu ra hình nón của bộ giảm tốc động cơ/bánh răng, đảm bảo truyền mô-men xoắn ổn định và đáng tin cậy.

2. Truyền mô-men xoắn hiệu suất cao và hiệu quả: Phạm vi mô-men xoắn danh nghĩa rộng (lên tới vài trăm nghìn N·m), với đường kính quay nhỏ hơn, thể tích nhỏ hơn và trọng lượng nhẹ hơn trong cùng một mô-men xoắn, có thể thay thế một phần khớp nối kiểu răng.

3. Khả năng bù ba chiều: Chốt đàn hồi và rãnh răng có thể bù cho độ lệch trục (khoảng 1,5 ~ 2,5 mm), hướng tâm (khoảng 0,3 ~ 0,6 mm) và góc (khoảng 0,5 °), thích ứng với các lỗi lắp đặt và biến dạng điều kiện làm việc.

4. Không cần bảo trì và ít tiếng ồn: Chốt nylon tự bôi trơn, không cần bôi trơn thêm, sạch sẽ và thân thiện với môi trường; cấu trúc đơn giản và có thể thay thế chốt bằng cách tháo tấm bảo vệ, với chi phí bảo trì thấp.

5. Cấu trúc đơn giản và sản xuất dễ dàng: Ít bộ phận, không yêu cầu xử lý bánh răng có độ chính xác cao, chu trình sản xuất ngắn và chi phí thấp hơn.

6. Điều kiện và hạn chế làm việc: Phạm vi nhiệt độ làm việc là -20oC đến 70oC, phù hợp với các máy móc thông thường có tải trung bình đến nặng và khởi động dừng thường xuyên; độ rung và giảm tiếng ồn ở mức trung bình, không phù hợp với những trường hợp có yêu cầu nghiêm ngặt về kiểm soát độ rung/tiếng ồn, tốc độ cao hoặc nhiệt độ khắc nghiệt.

7. Bảo vệ quá tải: Khi quá tải, chốt đàn hồi có thể biến dạng hoặc gãy để bảo vệ các bộ phận truyền động chính (như động cơ, hộp giảm tốc).
Tóm tắt

Với lỗ trục hình nón, đạt được sự căn chỉnh có độ chính xác cao và lắp ráp/tháo rời thuận tiện. Nó cũng có tính năng truyền tải và xoắn tải nặng, cũng như bù ba phần tử. Nó không cần bôi trơn và dễ bảo trì, khiến nó trở thành sự lựa chọn tiết kiệm chi phí cho các hệ thống mở rộng trục hình nón hạng trung và hạng nặng.

Liên hệ với chúng tôi

Tải xuống bản PDF

TRƯỚCV: Khớp nối lốp loại LCA(Q/YC 34009X-2018)
SAU: Khớp nối chốt đàn hồi loại ZCL với bánh xe phanh (Q/YZ 33008X-2018)

Thông số sản phẩm

Gửi tin nhắn

THÔNG SỐ KỸ THUẬT

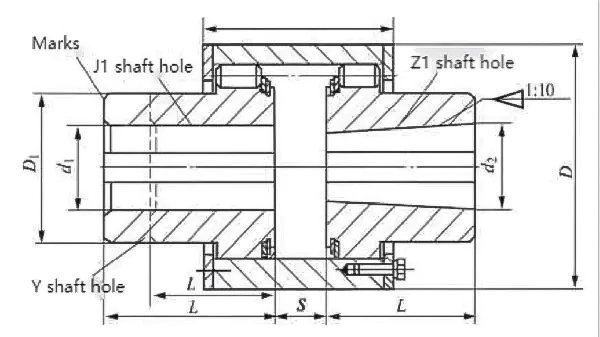

Các thông số cơ bản và kích thước chính của khớp nối bánh răng chốt đàn hồi loại ZCD lỗ trục côn

loại	danh nghĩa mô-men xoắn N·m	Cho phép tốc độ [n]/r.min⁻¹	Lỗ trục đường kính d₁, d₂	Lỗ trục chiều dài		D	D₁	B	S	Khoảnh khắc của quán tính Tôi/kg·m2	Thánh lễ m/kg
loại	danh nghĩa mô-men xoắn N·m	Cho phép tốc độ [n]/r.min⁻¹	Lỗ trục đường kính d₁, d₂	Y	J₁, Z₁	D	D₁	B	S	Khoảnh khắc của quán tính Tôi/kg·m2	Thánh lễ m/kg
ZCD1	112	5000	6,18,19	42	30	78	40	65	14.5	0.002	2.08
			20,22,24	52	38			70	16.5		2.25
			25,28	62	44			75	20.5		2.3
ZCD2	250		25,28	62	44	90	50	88	20.5	0.004	3.74
ZCD2	250		30,32	82	60	90	50	92	24.5	0.004	3.98
ZCD3	630	4500	30,32,35,38	82	60	118	65	115	25	0.015	9.43
ZCD3	630	4500	40,42	112	84	118	65	125	31	0.016	10.3
ZCD4	1800	4200	40,42,45,48,50,55,56	112	84	158	90	145	32	0.052	22.46
ZCD4	1800	4200	60	142	107	158	90	152	39	0.061	22.36
ZCD5	4500	4000	50,55,56	112	84	192	120	145	32	0.131	29.24
			60,63,65,70,71,75	142	107			152	39	0.141	21.71
			80	172	132			158	44	0.143	30.45
ZCD6	8000	3300	60,63,65,70,71,75	142	107	230	130	175	40	0.309	48.16
ZCD6	8000	3300	80,85,90,95	172	132	230	130	178	45	0.312	47.25
ZCD7	11200	2900	70,71,75	142	107	260	160	178	40	0.535	64.13
			80,85,90,95	172	132			182	45	0.546	68.38
			100.110	212	167			188	50	0.57	69.42
ZCD8	18000	2500	80,85,90,95	172	132	300	190	202	46	1.091	102.7
			100.110,120,125	212	167			208	51	1.157	108.8
			130	252	202			212	56	1.105	101.7
ZCD9	25000	2300	90,95	172	132	335	220	232	47	1.957	142.4
			100.110,120,125	212	167			238	52	2.097	157.5
			130,140,150	252	202			242	57	2.157	156
ZCD10	31500	2100	100.110,120,125	212	167	355	245	240	53	2.728	184.2
			130,140,150	252	202			245	58	2.84	188.5
			160.170	302	242			255	68	2.926	184.1
ZCD11	40000	2000	110,120,125	212	167	380	260	260	53	3.659	212.3
			130,140,150	252	202			265	58	3.87	225
			160.170,180	302	242			275	68	4.021	224.8
ZCD12	63000	1700	130,140,150	252	202	445	290	282	58	7.548	352.7
			160.170,180	302	242			252	68	7.94	335.2
			190.200	352	282			302	78	8.051	327.9
ZCD13	100000	1500	150	252	202	515	345	313	58	14.925	468.4
			160.170,180	302	242			323	68	15.892	513.1
			190.200,220	352	282			332	78	16.514	524.5
