Khớp nối đàn hồi hình quả mận loại MCS (Q/YM 35014X-2018)

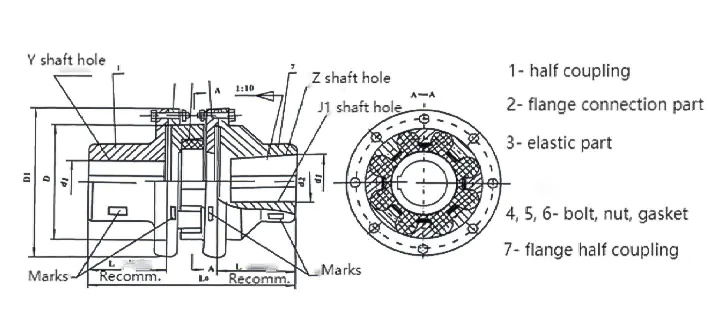

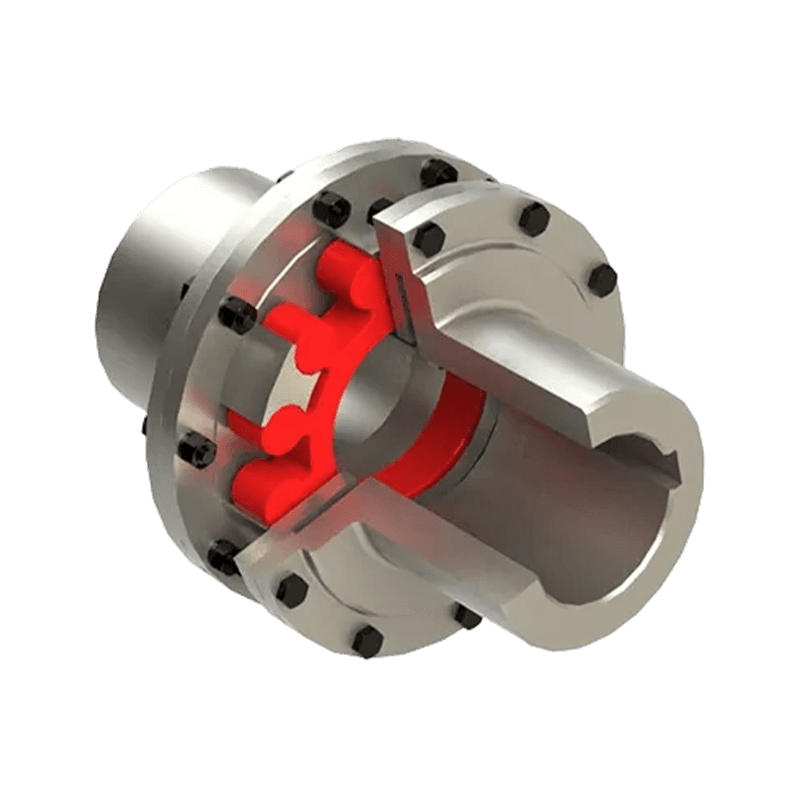

Khớp nối đàn hồi hình hoa mận loại MCS (tuân theo tiêu chuẩn Q/YM 35014X-2018) có cấu trúc mặt bích đôi, chủ yếu bao gồm hai khớp nối nửa mặt bích với các vấu nhô ra, đầu nối mặt bích, các bộ phận đàn hồi hình hoa mận và bu lông, đai ốc và vòng đệm phù hợp. Ưu điểm cốt lõi của nó nằm ở chỗ cả hai đầu đều được trang bị mặt bích, có thể kết hợp trực tiếp với mặt bích hoặc bề mặt lắp đặt của thiết bị khác thông qua kết nối bắt vít. Thiết kế này không chỉ tăng cường đáng kể sự thuận tiện và ổn định khi lắp đặt mà còn đảm bảo tính đồng trục cao giữa khớp nối và thiết bị thông qua cấu trúc vật lý. Là một bộ phận truyền động linh hoạt hiệu suất cao, nó sử dụng các phần tử đàn hồi hình hoa mận được đặt giữa các vấu lồi để đạt được kết nối dọc trục đồng thời đảm bảo truyền tải điện linh hoạt và đáng tin cậy.

Về hiệu suất và khả năng thích ứng ứng dụng, khớp nối này có khả năng bù dịch chuyển đa hướng mạnh mẽ, có thể tự động bù các độ lệch hướng tâm, góc và trục giữa các hệ thống trục thông qua biến dạng vật lý của các phần tử đàn hồi và hiệu suất truyền có thể đạt trên 99%. Đặc tính đệm đàn hồi tuyệt vời của nó có thể hấp thụ hiệu quả các rung động và tác động trong quá trình vận hành, giảm tiếng ồn cơ học và kéo dài tuổi thọ thiết bị. Đồng thời, hiệu suất cách điện tốt của nó giúp tránh hiệu quả tác động của nhiễu điện từ đến hoạt động của hệ thống. Dòng MCS phù hợp với môi trường làm việc từ -35oC đến 80oC, với phạm vi mô-men xoắn danh định từ 28 N · m đến 14000 N · m, tốc độ tối đa cho phép là 8500 vòng/phút và tương thích với nhiều đường kính lỗ trục khác nhau từ 12mm đến 160mm. Với đặc tính không cần bôi trơn, ít bảo trì và hỗ trợ khởi động, quay tiến và lùi thường xuyên, sản phẩm này được sử dụng rộng rãi trong các lĩnh vực công nghiệp nặng như luyện kim, khai thác mỏ, thủy lợi, nâng hạ và vận chuyển, cũng như máy móc sản xuất giấy đòi hỏi độ tin cậy cực cao.
