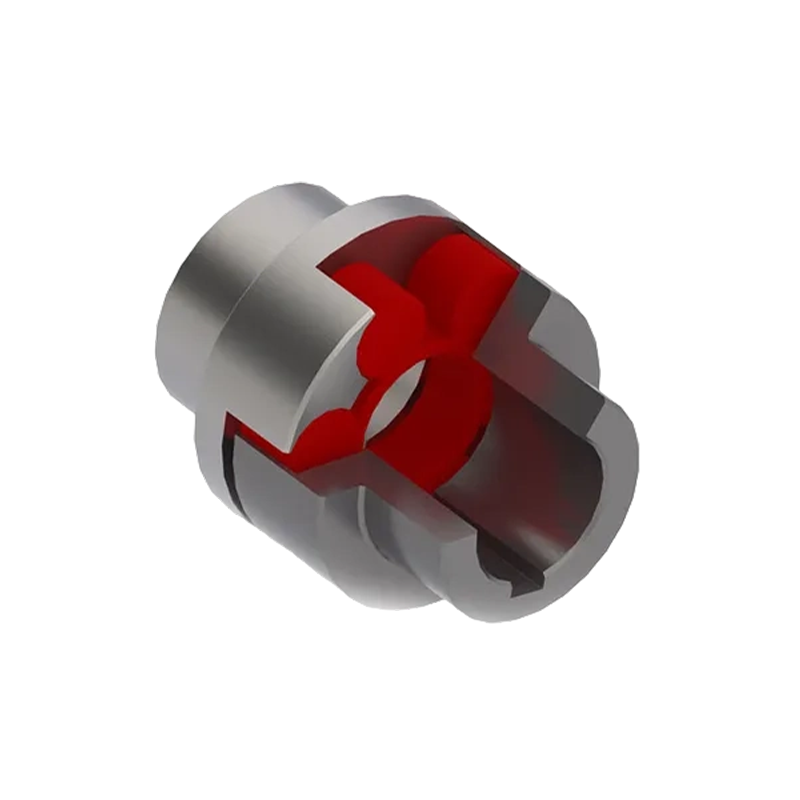

Khớp nối đàn hồi hình quả mận loại MCD (Q/YM 35013X-2018)

Name: Khớp nối đàn hồi hình quả mận loại MCD (Q/YM 35013X-2018)
Rating: 5 (99 reviews)

Khớp nối đàn hồi hình hoa mận loại MCD (tuân theo tiêu chuẩn Q/YM 35013X-2018) có khả năng hấp thụ sốc, chống mài mòn và hiệu suất đệm, có thể giảm bớt tác động trong quá trình truyền một cách hiệu quả. Khả năng thích ứng với môi trường của nó cũng rất rộng và có thể duy trì hoạt động ổn định trong phạm vi nhiệt độ từ -30 ° C đến 80 ° C. Về các thông số kỹ thuật chính, dòng MCD cung cấp một không gian lựa chọn tuyệt vời, với mô-men xoắn danh nghĩa từ 28 N · m đến 14000 N · m, mô-men xoắn cực đại tức thời có khả năng chịu được tới 25200 N · m và tốc độ tối đa cho phép là 8500 vòng/phút. Để thích ứng với các hệ thống trục cơ khí phức tạp khác nhau, nó hỗ trợ đường kính lỗ trục từ 12mm đến 160mm và được trang bị các bộ phận đàn hồi có thông số kỹ thuật khác nhau từ MT1 đến MT14. Với hiệu suất truyền dẫn mạnh mẽ, sản phẩm đã được sử dụng rộng rãi trong các lĩnh vực công nghiệp nặng như thiết bị luyện kim, máy khai thác mỏ, kỹ thuật bảo tồn nước, nâng và vận chuyển, máy làm giấy và cơ sở cảng.

Liên hệ với chúng tôi

Tải xuống bản PDF

TRƯỚCV: Khớp nối đàn hồi hình quả mận loại MCS (Q/YM 35014X-2018)
SAU: Khớp nối đàn hồi hình quả mận MC (Q/YM 35012X-2018)

Thông số sản phẩm

Gửi tin nhắn

THÔNG SỐ KỸ THUẬT

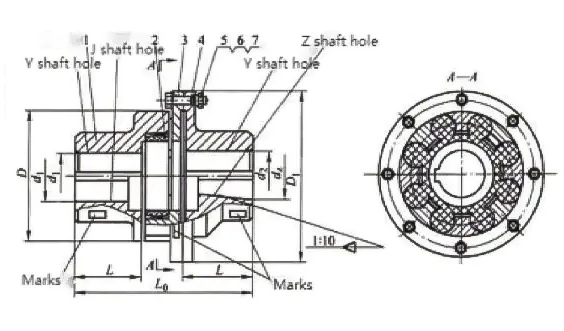

Các thông số cơ bản và kích thước chính của khớp nối đàn hồi MCD quincunx

Loại	danh nghĩa mô-men xoắn Tn/N·m	Tối đa mô-men xoắn Tmax/N·m	Cho phép tốc độ [n]/r.min⁻¹	Đường kính lỗ trục d _1, d ₂ ,d _z	L	L₀	D	D₁	đàn hồi phần tử loại	Thánh lễ m/kg	Khoảnh khắc quán tính I/kg^m2
MCD1	28	50	8500	12,14,15,18,19,20,22,24,25	35	92	50	90	MT1	1.206	0.00082
MCD2	50	100	7600	16,18,19,20,22,24,25,28,30	38	101.5	60	100	MT2	1.648	0.0014
MCD3	112	200	6900	20,22,24,25,28,30,32	40	110	70	110	MT3	2.357	0.0024
MCD4	160	288	6200	22,24,25,28,30,32,35,38,40	45	122	85	125	MT4	3.556	0.005
MCD5	355	640	5000	25,28,30,32,35,38,40,42,45	50	138.5	105	150	MT5	6.361	0.0135
MCD6	450	810	4100	30,32,35,38,40,42,45,48	55	155	125	185	MT6	10.768	0.0329
MCD7	710	1280	3700	35,38,40,42,45,48,50,55	60	172	145	205	MT7	15.302	0.0581
MCD8	1250	2250	3100	45,48,50,55,56,60,63,65	70	195	168	240	MT8	22.717	0.1175
MCD9	2000	3600	2800	55,56,60,63,65,70,71,75,80	80	224	198	270	MT9	34.439	0.233
MCD10	3150	5670	2500	60,63,65*,70,71,75,80,85,90,95,100	90	248	228	305	MT10	51.358	0.459
MCD11	5000	9000	2200	70,71,75,80,85,90,95,100,110,120	100	284	258	350	MT11	81.302	0.977
MCD12	7100	12780	1900	80,85,90,95,100,110,120,125,130	115	321	298	400	MT12	115.53	1.751
MCD13	12500	22500	1600	90,95,100,110,120,125,130,140,150	125	348	358	460	MT13	161.79	3.366
MCD14	14000	25200	1500	100,110,120,125,130*,140,150,160	135	358	400	500	MT14	196.3	4.867

Lưu ý:

1. Khối lượng và mômen quán tính là các giá trị gần đúng được tính theo vật liệu thép đúc và lỗ trục lớn nhất

2. Đường kính lỗ trục với * có thể được sử dụng cho lỗ trục loại Z, nếu theo chiều dài lỗ trục GB/T3852, hãy thương lượng với nhà sản xuất.
