Khớp nối lỗ trục hình trụ loại QGCA Khớp nối con lăn hình cầu (Q/YJ 16030X-2018)

Name: Khớp nối lỗ trục hình trụ loại QGCA Khớp nối con lăn hình cầu (Q/YJ 16030X-2018)
Rating: 5 (99 reviews)

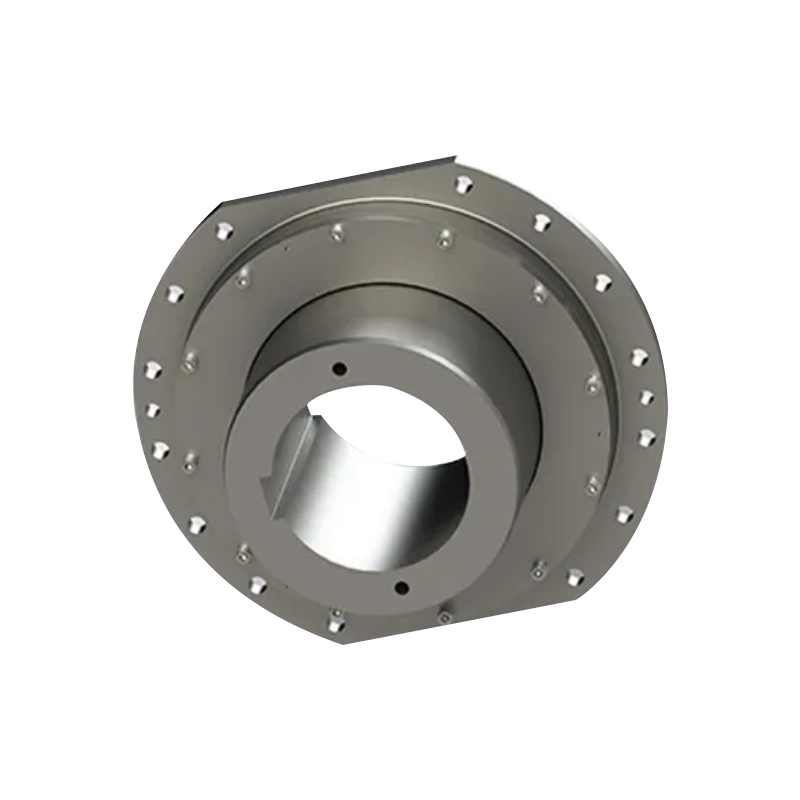

Khớp nối con lăn hình trụ có lỗ khoan loại QGCA (tuân thủ tiêu chuẩn Q/YJ 16030X-2018) có lỗ trục hình trụ và con lăn hình cầu, giúp đơn giản hóa đáng kể quá trình gia công và lắp ráp trong khi vẫn duy trì tính linh hoạt cao. Sản phẩm này thể hiện khả năng chịu tải cực kỳ mạnh mẽ, với dải mô-men xoắn danh nghĩa từ 4kN·m đến 900kN·m và lực hướng tâm tối đa cho phép là 520kN. So với các khớp nối bánh răng truyền thống, nó cải thiện hiệu suất khoảng 30%, đủ để xử lý các tác động nghiêm trọng và điều kiện khởi động-dừng thường xuyên trong phạm vi hoạt động của M3-M8. Nhờ thiết kế tiếp xúc hình cầu giữa các con lăn và lỗ khoan, nó không chỉ sở hữu khả năng bù dịch chuyển góc tự động lên tới 1,5°, hấp thụ ứng suất hiệu quả do lỗi lắp đặt và biến dạng khung mà còn hoạt động tương tự như ổ trục tự cân bằng, giảm đáng kể mômen uốn bổ sung của trục đầu ra của bộ giảm tốc, từ đó bảo vệ hệ thống trục khỏi hư hỏng do mỏi. Hơn nữa, khớp nối này có kết cấu nhỏ gọn, vận hành êm ái và êm ái. Kết hợp với chỉ báo hao mòn tích hợp, nó cung cấp hỗ trợ kỹ thuật lý tưởng để bố trí hiệu quả và giám sát tình trạng thuận tiện của máy móc hạng nặng trong không gian hạn chế.

Liên hệ với chúng tôi

Tải xuống bản PDF

TRƯỚCV: Khớp nối xích con lăn LC(Q/YL 17031X-2018)
SAU: Khớp nối con lăn hình cầu loại QGC liên quan (Q/YJ16029X-2018)

Thông số sản phẩm

Gửi tin nhắn

THÔNG SỐ KỸ THUẬT

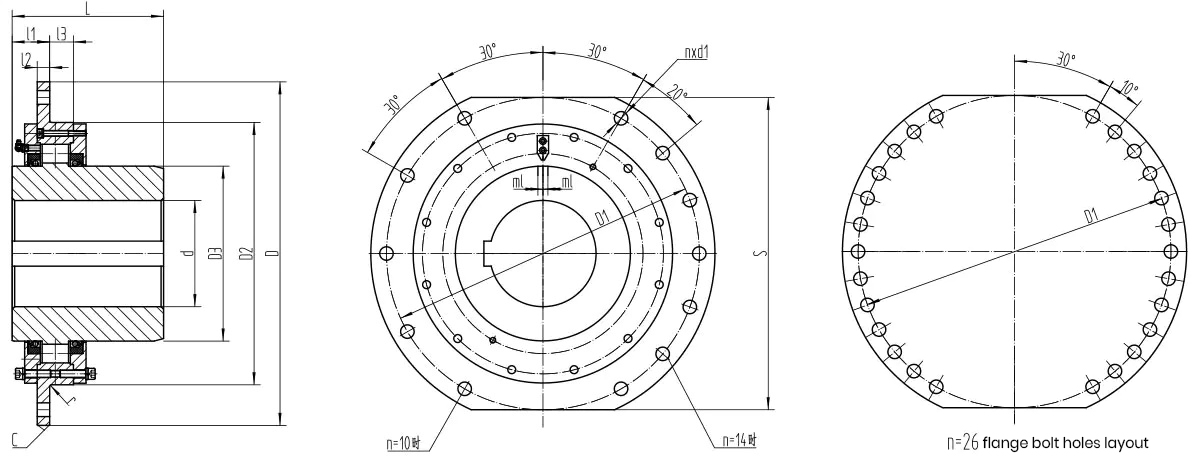

Thông số cơ bản và kích thước chính của khớp nối lỗ trục hình trụ QGCA khớp nối con lăn hình cầu

Loại	danh nghĩa mô-men xoắn Tn/kN·m	Được phép xuyên tâm lực/KN	d (H7)	L	D	D₁	D₂	D₃	n×d₁	S	l₁	l₂	l₃	r	c	mặc tỉ lệ/ml	Khoảnh khắc quán tính /kg·m2	Thánh Lễ m/kg

QGCA1	5	16.5	40,42,45,48	84	250	220	160	85	10×Φ14	220	42	12	24	2	1.6	4	0.065	12.8
			50,55
QGCA2	7.1	18.5	45,48,50,55	84	280	250	180	90	10×Φ14	250	42	12	24	2.5	1.6	4	0.102	16.1
			60	107											2			15.9
QGCA3	9	20	48,50,55	84	320	280	200	95	10×Φ18	280	45	15	25	2.5	1.6	4	0.193	21.9
			60,65	107											2			21.8
QGCA4	14	25	60,65,70,75	107	340	300	220	130	10×Φ18	300	45	15	25	2.5	2	4	0.278	29.8
			80,85	132										2.5				29.5
QGCA5	18	35	70,75	107	360	320	240	150	10×Φ18	320	45	15	25		2	6	0.369	35
			80,85,90,95	132										3	2.5			36.5
QGCA6	22.4	38.5	80,85,90,95	132	380	340	260	160	10×Φ18	340	45	15	25	3	2.5	6	0.496	43.3
			100.110	167										3				43.7
QGCA7	28	42	90,85,90,95	132	400	360	280	170	10×Φ18	360	47	15	33		2.5	6	0.654	53
			100.110,120	167										3				52
QGCA8	35.5	49	100.110,120	167	420	380	310	200	10×Φ18	390	47	15	33		2.5	6	0.96	69
			130.140	202										3	3			67
QGCA9	50	70	100.110,120	167	450	400	340	230	10×Φ22	400	52	20	28	3	2.5	6	1.45	89
			130.140,150	202											3			88.5
QGCA10	100	120	130.140,150	202	550	500	420	280	10×Φ22	500	60	20	38	3	3	8	3.81	156
			160,170,180	242														151
QGCA11	160	140	160,170,180	242	580	530	450	300	14×Φ22	530	60	20	38	3	3	8	4.932	184
			190.200	282											4			181
QGCA12	224	170	190.200,220	282	650	600	530	360	14×Φ22	580	65	25	33	3	4	8	9.09	267
			240.250	330														247
QGCA13	355	300	200.220	282	680	630	560	400	26×Φ22	600	65	25	35	4	4	8	12.1	319
			240.250,260	330														311
QGCA14	500	340	240.250,260	330	710	660	600	440	26×Φ26	640	82	35	43	4	4	8	18.2	403
			280.300	380											5			394
QGCA15	630	380	240.250,260	330	780	730	670	500	26×Φ26	700	82	35	43	4	4	8	29.4	544
			280.300,320	380											5			560
QGCA16	710	450	280.300,320	380	850	800	730	550	26×Φ26	760	82	35	43	4	5	8	44	693
			340.360.390	450											6			664

Lưu ý:

1. Nếu đường kính d và chiều dài L của lỗ trục nằm ngoài phạm vi nêu trong bảng thì có thể thỏa thuận với nhà sản xuất.
2. Mômen quán tính và khối lượng là các giá trị gần đúng được tính theo đường kính nhỏ nhất của lỗ trục.
