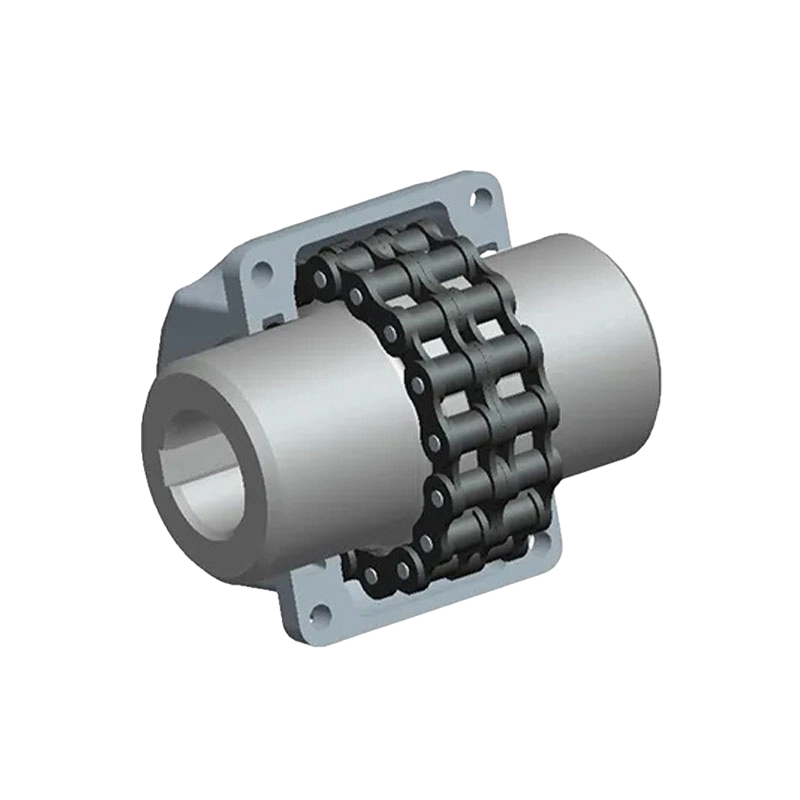

Khớp nối xích con lăn LC(Q/YL 17031X-2018)
Khớp nối xích con lăn loại LC áp dụng cấu trúc kết hợp giữa xích hai hàng và bánh xích song song, sở hữu hiệu suất bù dịch chuyển đa hướng tuyệt vời, với mức bù dịch chuyển dọc trục lên đến 9,5mm và bù dịch chuyển hướng tâm lên đến 1,27mm. Dòng sản phẩm này có dải mô-men xoắn danh định từ 40 đến 25.000 N·m và tốc độ tối đa 4500 vòng/phút với vỏ bảo vệ, đảm bảo truyền tải điện ổn định và hiệu quả trong điều kiện tải nặng và tốc độ cao.
Khớp nối xích con lăn loại LC có cấu trúc hợp lý, cho phép lắp đặt và tháo xích mà không cần di chuyển hai trục, giúp đơn giản hóa đáng kể quy trình bảo trì. Nó đặc biệt thích hợp với môi trường công nghiệp khắc nghiệt như điều kiện ẩm ướt, bụi bặm, nhiệt độ cao. Mặc dù có khả năng thích ứng môi trường mạnh mẽ, nhưng nên tránh sử dụng trong điều kiện thường xuyên khởi động-dừng, đảo chiều hoặc tải trọng tác động nghiêm trọng để đảm bảo độ tin cậy lâu dài của hệ thống truyền tải.
- Thông số sản phẩm
- Gửi tin nhắn
THÔNG SỐ KỸ THUẬT

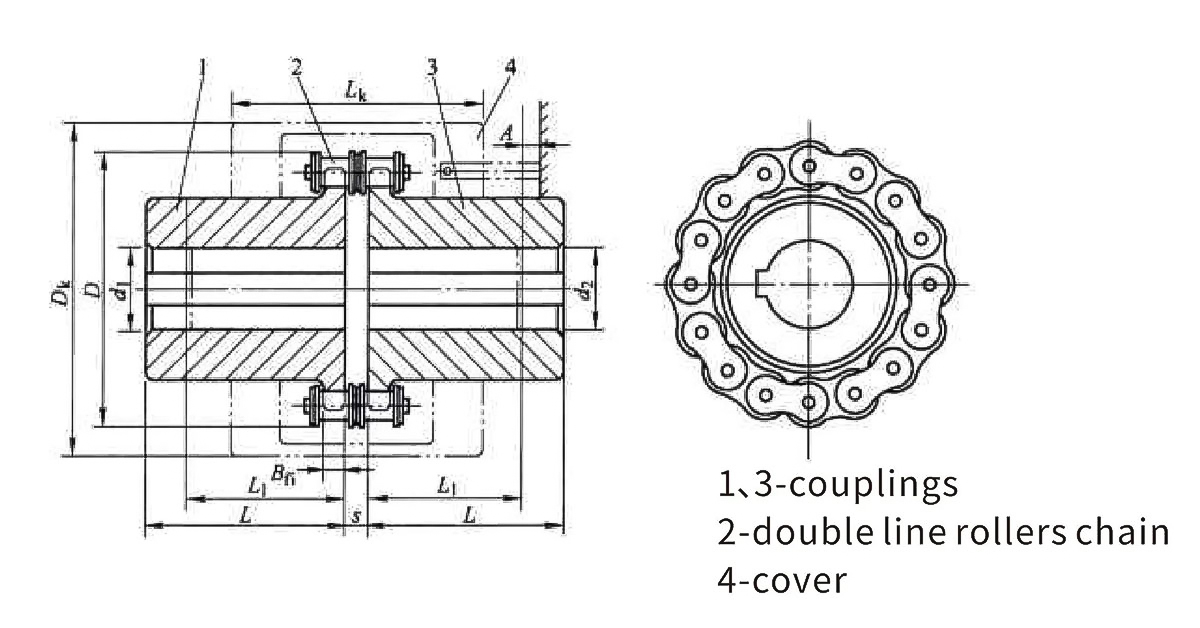

Các thông số cơ bản và kích thước chính của khớp nối xích con lăn LC (GB/T6069-2002)
| Loại | mô-men xoắn danh nghĩa N.m | Tốc độ cho phép [n]/r.min⁻¹ | Đường kính lỗ trục d₁, d₂ | Chiều dài lỗ trục | Số dây chuyền | Bước xích | Số bánh răng | D | b n | S | D k tối đa | L k tối đa | Khối lượng m/kg | Momen quán tính l/kg·m2 | Số tiền bồi thường cho phép | ||||
| Không che chắn | Có nắp đậy | Y | J₁ | Bán kính △ | Trục △ | Góc △a/(°) | |||||||||||||
| LC1 | 40 | 1400 | 4500 | 16.18.19. | 42 | 06B | 9.525 | 14 | 51.06 | 5.3 | 4.9 | 70 | 70 | 0.4 | 0.0001 | 0.19 | 1.414 | 1 | |
| 20 | 52 | 38 | |||||||||||||||||
| LC2 | 63 | 1250 | 4500 | 19 | 42 | 06B | 9.525 | 16 | 57.08 | 5.3 | 4.9 | 75 | 75 | 0.7 | 0.0002 | 0.19 | 1.414 | 1 | |
| 20.22.24 | 52 | 38 | |||||||||||||||||
| LC3 | 100 | 1000 | 4000 | 20.22.24 | 52 | 38 | 08B | 12.7 | 14 | 68.88 | 7.2 | 6.7 | 85 | 80 | 1.1 | 0.00038 | 0.25 | 1.9 | 1 |
| 25 | 62 | 44 | |||||||||||||||||
| LC4 | 160 | 1000 | 4000 | 24 | 52 | 08B | 12.7 | 16 | 76.91 | 7.2 | 6.7 | 95 | 88 | 1.8 | 0.00086 | 0.25 | 1.9 | 1 | |
| 25.28. | 62 | 44 | |||||||||||||||||
| 30.32. | 82 | 60 | |||||||||||||||||
| LC5 | 250 | 800 | 3150 | 28 | 62 | 10A | 15.875 | 16 | 94.46 | 8.9 | 9.2 | 112 | 100 | 3.2 | 0.0025 | 0.32 | 2.3 | 1 | |
| 30.32.35.38 | 82 | 64 | |||||||||||||||||
| 40 | 112 | 84 | |||||||||||||||||
| LC6 | 400 | 630 | 2500 | 32.35.38 | 82 | 60 | 10A | 15.875 | 20 | 116.57 | 8.9 | 9.2 | 140 | 105 | 5 | 0.0058 | 0.32 | 2.3 | 1 |
| 40.42.45.48.50 | 112 | 84 | |||||||||||||||||
| LC7 | 630 | 630 | 40.42.45.48.50.55 | 112 | 84 | 12A | 19.05 | 18 | 127.78 | 11.9 | 10.9 | 150 | 122 | 7.4 | 0.012 | 0.38 | 2.8 | 1 | |
| 60 | 142 | 107 | |||||||||||||||||
| LC8 | 1000 | 500 | 2240 | 45.48.50.55 | 112 | 84 | 16A | 25.4 | 16 | 154.33 | 15 | 14.3 | 180 | 135 | 11.1 | 0.025 | 0.5 | 3.8 | 1 |
| 60.65.70 | 142 | 107 | |||||||||||||||||
| LC9 | 1600 | 400 | 2000 | 50.55. | 112 | 84 | 16A | 25.4 | 20 | 186.5 | 15 | 14.3 | 215 | 145 | 20 | 0.0061 | 3.8 | 1 | |
| 60.65.70.75 | 142 | 107 | |||||||||||||||||
| 80 | 172 | 132 | |||||||||||||||||
| LC10 | 2500 | 315 | 1600 | 60.65.70.75 | 142 | 107 | 20A | 31.75 | 18 | 213.02 | 18 | 17.8 | 245 | 165 | 26.1 | 0.079 | 0.63 | 4.7 | 1 |
| 80.85.90 | 172 | 132 | |||||||||||||||||
| LC11 | 4000 | 250 | 1500 | 75 | 142 | 167 | 24A | 38.1 | 16 | 213.49 | 24 | 21.5 | 270 | 195 | 39.2 | 0.188 | 0.76 | 5.7 | 1 |
| 80.85.90.95 | 172 | 132 | |||||||||||||||||
| 100 | 212 | 167 | |||||||||||||||||
| LC12 | 6300 | 1250 | 85.90.95 | 172 | 167 | 28A | 44.45 | 16 | 270.08 | 24 | 24.9 | 310 | 205 | 59.4 | 0.38 | 0.88 | 6.6 | 1 | |
| 100.110.120 | 212 | 202 | |||||||||||||||||
| LC13 | 10000 | 200 | 1120 | 100.110.120.125 | 212 | 167 | 32A | 50.8 | 18 | 340.8 | 30 | 28.6 | 380 | 230 | 86.5 | 0.869 | 1 | 7.6 | 1 |
| 130.140. | 252 | 202 | |||||||||||||||||
| LC14 | 16000 | 200 | 1000 | 120.125. | 212 | 167 | 32A | 50.8 | 22 | 405.22 | 30 | 28.6 | 450 | 250 | 150.8 | 2.06 | 1 | 7.6 | 1 |
| 130.140.150 | 252 | 202 | |||||||||||||||||
| 160 | 302 | 242 | |||||||||||||||||
| LC15 | 25000 | 200 | 900 | 140.150. | 252 | 202 | 40A | 63.5 | 20 | 466.25 | 36 | 35.6 | 510 | 285 | 234.4 | 4.37 | 1.27 | 9.5 | 1 |
| 160.170.180 | 302 | 242 | |||||||||||||||||
| 190 | 352 | 282 | |||||||||||||||||
Lưu ý:
1. Khi có nắp, thêm "F" sau model, 1 hộp khớp nối GL5 và đổi thành GL5F khi có nắp.
2. Khối lượng ghép và mômen quán tính trong bảng là giá trị gần đúng.
