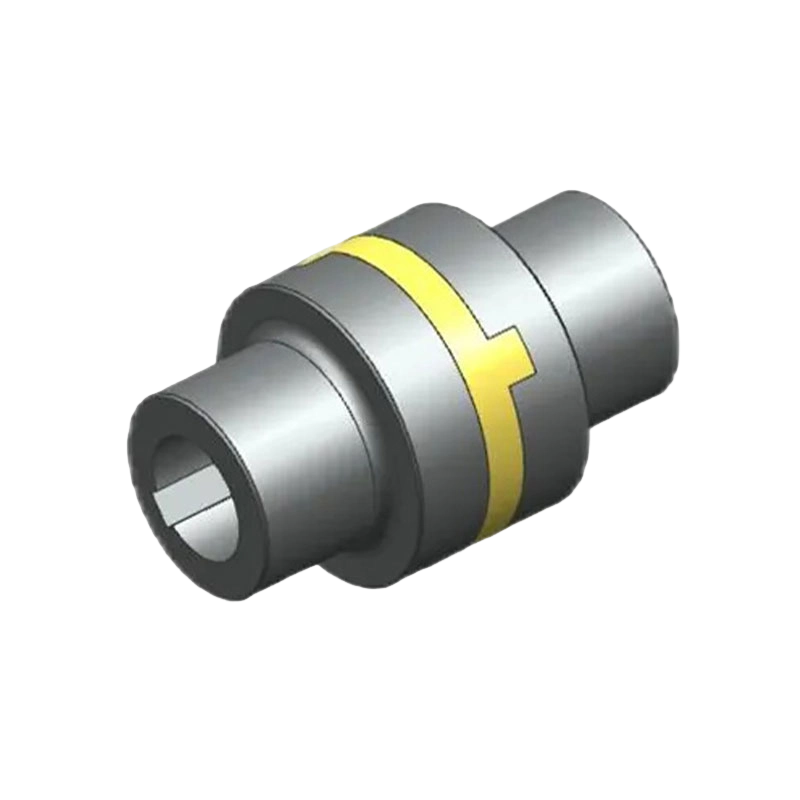

Khớp nối trượt ngang loại HJ(Q/YH 18033X-2018)
Khớp nối thanh trượt chéo loại HJ (tuân thủ tiêu chuẩn Q/YH 18033X-2018) có phạm vi từ 120 N·m đến 63.000 N·m và được sử dụng rộng rãi trong các trung tâm gia công CNC, tự động hóa robot, thiết bị y tế và hàng không vũ trụ—các lĩnh vực có yêu cầu nghiêm ngặt về định vị chính xác và điều khiển chuyển động.
Với cấu trúc nhỏ gọn, nhẹ và khả năng chống ăn mòn tuyệt vời, khớp nối này không chỉ giảm nhu cầu bảo trì thiết bị và yêu cầu về không gian một cách hiệu quả mà còn nâng cao đáng kể độ tin cậy lâu dài của hệ thống cơ khí chính xác trong điều kiện vận hành phức tạp thông qua quy trình lắp đặt đơn giản và vận hành trơn tru.
- Thông số sản phẩm
- Gửi tin nhắn
THÔNG SỐ KỸ THUẬT

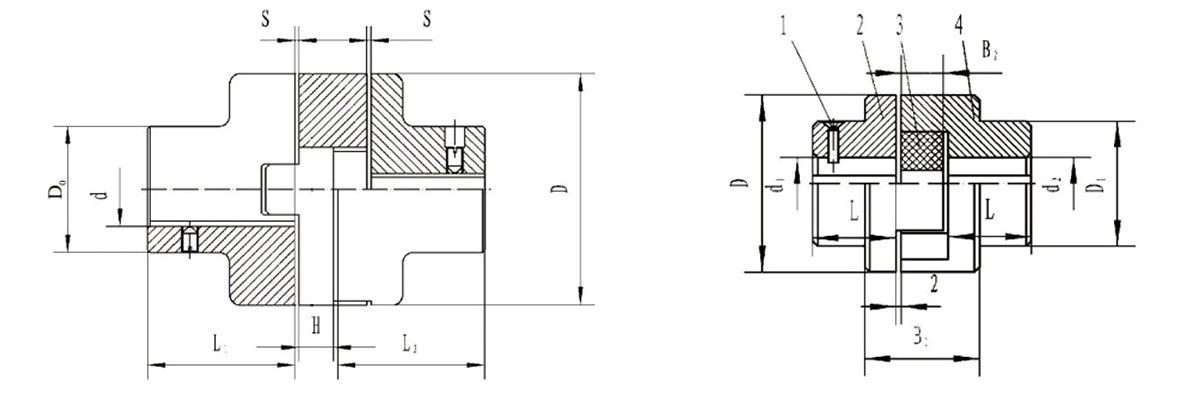

1、Vít 2、Khớp nối nửa 3、Thanh trượt 4、Khớp nối nửa
Các thông số cơ bản và kích thước chính của khớp nối trượt ngang loại HJ
| Loại | Mô-men xoắn danh nghĩa Tn(N.m) | Tốc độ cho phép [n]vòng/phút | Đường kính lỗ trục | D | D₁ | L | H | S | Momen quán tính (kg·m2) | Thánh lễ /kg |
| HJ70 | 120 | 250 | 15-18 | 70 | 32 | 42 | 14 | 0.5 | 0.002 | 1.5 |
| HJ90 | 250 | 250 | 20-30 | 90 | 45 | 52 | 14 | 0.5 | 0.008 | 2.6 |
| HJ100 | 500 | 250 | 36-40 | 100 | 60 | 70 | 19 | 0.5 | 0.026 | 5.5 |
| HJ130 | 800 | 250 | 45-50 | 130 | 80 | 90 | 19 | 0.5 | 0.07 | 10 |
| HJ150 | 1250 | 250 | 55-60 | 150 | 95 | 112 | 19 | 0.5 | 0.14 | 15.5 |
| HJ170 | 2000 | 250 | 65-70 | 170 | 105 | 125 | 24 | 1 | 0.25 | 22.5 |
| HJ190 | 3200 | 250 | 75-80 | 190 | 110 | 140 | 29 | 1 | 0.5 | 31.5 |
| HJ210 | 5000 | 250 | 80-90 | 210 | 130 | 160 | 33 | 1 | 0.9 | 45 |
| HJ240 | 8000 | 250 | 95-100 | 240 | 140 | 180 | 33 | 1 | 1.6 | 59.5 |
| HJ260 | 9000 | 250 | 70-130 | 260 | 160 | 190 | 33 | 1 | 2 | 76 |
| HJ280 | 10000 | 100 | 80-120 | 280 | 170 | 200 | 33 | 1 | 3 | 94.3 |
| HJ300 | 13000 | 100 | 90-150 | 300 | 180 | 210 | 43 | 1 | 4.3 | 131 |
| HJ320 | 16000 | 100 | 130-140 | 320 | 190 | 220 | 43 | 1 | 5.7 | 145 |
| HJ340 | 20000 | 100 | 150 | 340 | 210 | 250 | 48 | 1 | 8.4 | 185 |
| HJ360 | 32500 | 100 | 110-170 | 360 | 240 | 280 | 48 | 1.5 | 19.2 | 223 |
| HJ400 | 38700 | 80 | 120-200 | 400 | 260 | 300 | 48 | 2 | 26.1 | 258 |
| HJ460 | 63000 | 70 | 150-220 | 460 | 300 | 350 | 58 | 2 | 62.9 | 390 |
Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd.
Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. is located in a well-known ancient city, Zhenjiang. We are an enterprise integrating R & D, manufacturing, and sales. As a famous China Khớp nối trượt ngang loại HJ(Q/YH 18033X-2018) Manufacturers and Khớp nối trượt ngang loại HJ(Q/YH 18033X-2018) Suppliers, our products are widely used in metallurgical equipment, mining equipment, water equipment, lifting equipment, paper equipment, port equipment and other industries.
Các sản phẩm chính của chúng tôi là khớp nối răng, khớp nối chốt cột ống đàn hồi, khớp nối chốt cột đàn hồi, khớp nối bánh răng với chốt đàn hồi, khớp nối vạn năng, khớp nối lốp, khớp nối hàm, khớp nối sao, khớp nối màng, khớp nối tang trống và khớp nối lưới, khớp nối Oldham, khớp nối mặt bích, khớp nối vỏ kẹp, khớp nối xích con lăn loại GL và khớp nối an toàn, v.v. Công ty chúng tôi cũng đảm nhận nhiều thiết kế và sản xuất khớp nối phi tiêu chuẩn.
Xưởng mới có diện tích khoảng 16463,52m2. nhà xưởng nặng 5.500 M2, Nhà xưởng chính xác 4.600m2, tòa nhà văn phòng và nhà thi đấu 2000 M2, Nhà ăn 500m2, Kho 1000m2, Đường, cây xanh, bãi đậu xe 3563 M2.
