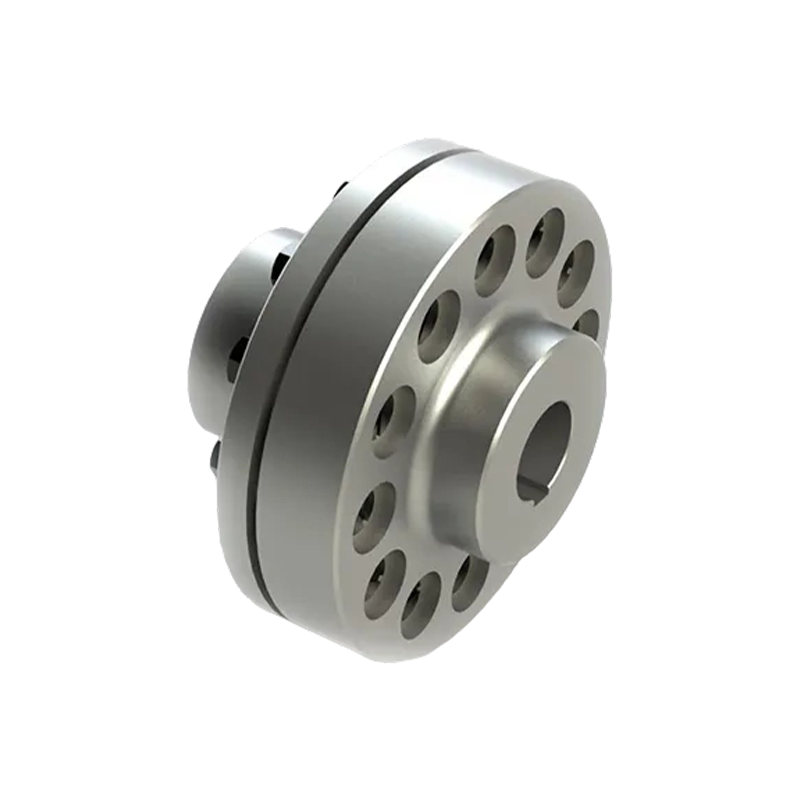

Khớp nối chốt tay áo đàn hồi loại TC (Q/YZ 320033-2018)
Khớp nối chốt cột tay đàn hồi loại TC (Q/YZ 320033-2018) là một thành phần linh hoạt hiệu suất cao sử dụng biến dạng ống bọc đàn hồi để đạt được khả năng truyền tải điện. Ưu điểm cốt lõi của nó nằm ở thiết kế khe hở chính xác giữa vòng tròn bên ngoài của ống bọc đàn hồi và lỗ mặt bích, giúp khớp nối có khả năng bù dịch chuyển tuyệt vời, cân bằng hiệu quả độ lệch tương đối giữa hai trục và hấp thụ tải trọng va đập trong quá trình vận hành. Nó có khả năng thích ứng môi trường tuyệt vời và có thể duy trì hiệu suất vật lý ổn định trong phạm vi nhiệt độ rộng từ -30oC đến 80oC. Cấu trúc của nó đơn giản, đáng tin cậy và không cần bôi trơn, khiến nó trở thành lựa chọn lý tưởng để đạt được khả năng hấp thụ sốc và giảm tiếng ồn trong các hệ thống truyền mô-men xoắn vừa và nhỏ.
- Thông số sản phẩm
- Gửi tin nhắn
THÔNG SỐ KỸ THUẬT

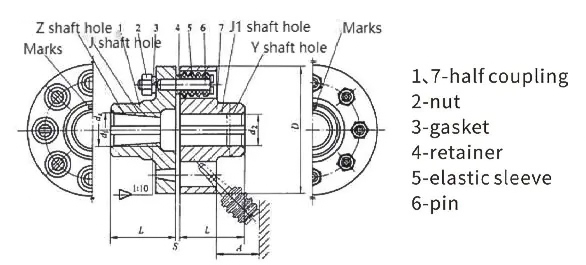

Các thông số cơ bản và kích thước chính của khớp nối chốt ống bọc đàn hồi loại TC
| người mẫu | danh nghĩa mô-men xoắn T n /N·m | Được phép Tốc độ [n]/r.min⁻¹ | lỗ khoan trục Đường kính d₁, d₂, d z | L | D | S | A | Thánh lễ m/kg | Thánh lễ Khoảnh khắc của Quán tính Tôi/kg·m2 |
| TC1 | 16 | 8800 | 10,11 | 25 | 71 | 3 | 18 | 0.818 | 0.00047 |
| 12,14 | |||||||||
| TC2 | 25 | 7600 | 12,14 | 35 | 80 | 1.195 | 0.00084 | ||
| 16,18,19 | |||||||||
| TC3 | 63 | 6300 | 16,18,19 | 38 | 95 | 4 | 35 | 2.195 | 0.0023 |
| 20,22 | |||||||||
| TC4 | 100 | 5700 | 20,22,24 | 40 | 106 | 3.2 | 0.0037 | ||
| 25,28 | |||||||||
| TC5 | 224 | 4600 | 25,28 | 50 | 128 | 5 | 45 | 6.052 | 0.012 |
| 30,32,35 | |||||||||
| TC6 | 355 | 3800 | 32,35,38 | 55 | 158 | 9.568 | 0.028 | ||
| 40,42 | |||||||||
| TC7 | 560 | 3600 | 40,42,45,48 | 65 | 188 | 15.7 | 0.055 | ||
| TC8 | 1120 | 3000 | 45,48,50,55,56 | 70 | 224 | 6 | 65 | 24 | 0.134 |
| 60,63 | |||||||||
| TC9 | 1600 | 2850 | 50,55,56 | 80 | 248 | 31 | 0.213 | ||
| 60,63,65,70,71 | |||||||||
| TC10 | 3150 | 2300 | 63,65,70,71,75 | 100 | 315 | 8 | 80 | 61.4 | 0.66 |
| 80,85,90,95 | |||||||||
| TC11 | 6300 | 1800 | 80,85,90,95 | 115 | 400 | 10 | 100 | 120.7 | 2.12 |
| 100.110 | |||||||||
| TC12 | 12500 | 1450 | 100.110,120,125 | 135 | 475 | 12 | 130 | 210.34 | 5.39 |
| 130 | |||||||||
| TC13 | 22400 | 1150 | 120,125 | 160 | 600 | 14 | 180 | 419.36 | 17.58 |
| 130,140,150 | |||||||||
| 160.170 |
