Ưu điểm và tính năng của khớp nối chốt đàn hồi

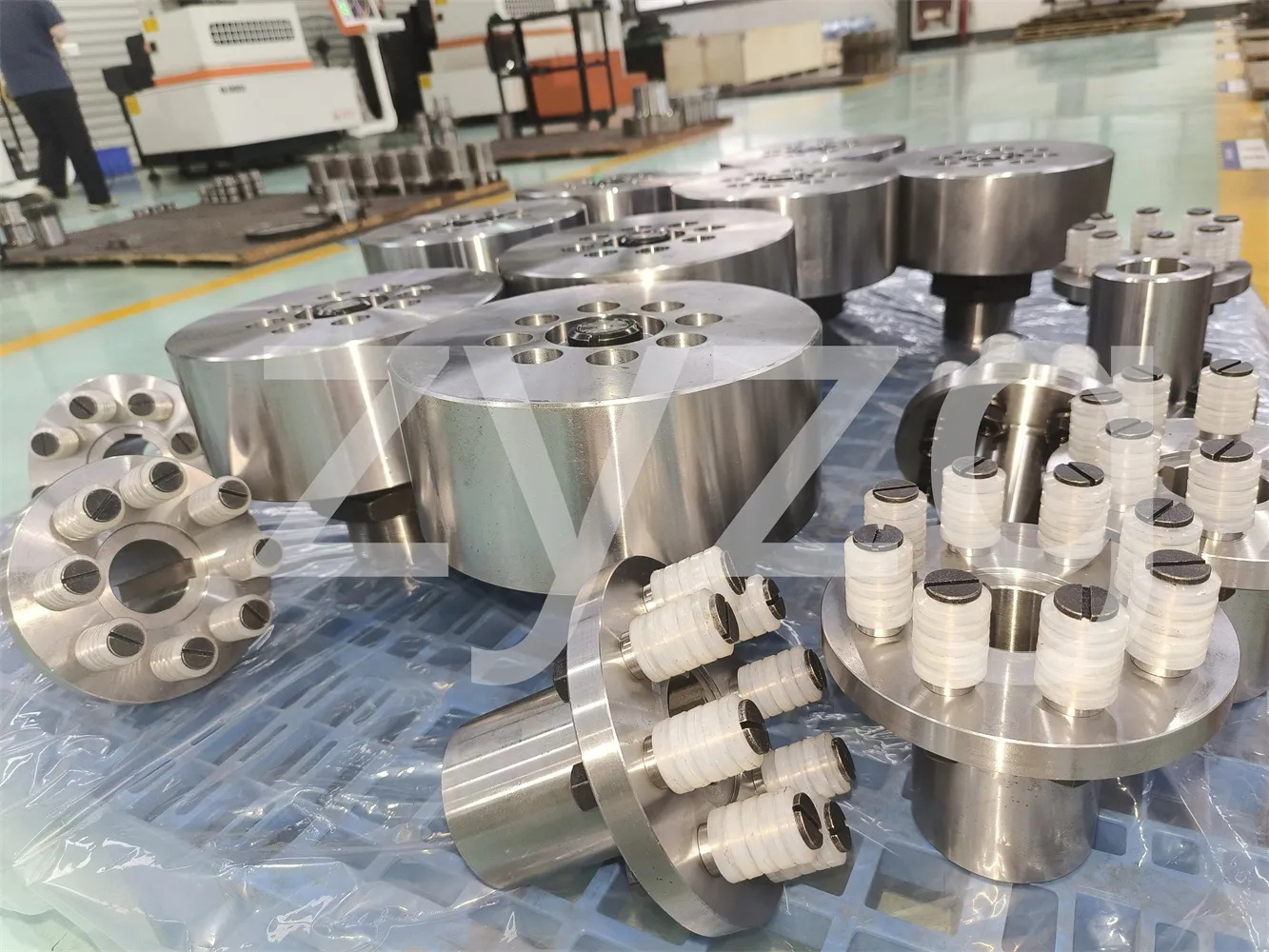

Khớp nối chốt đàn hồi là một thiết bị chèn chốt cột vật liệu đàn hồi bán kim loại vào các lỗ mặt bích của hai khớp nối, nhờ đó đạt được một nửa kết nối khớp nối. Chất liệu phần tử đàn hồi nói chung là nylon, có khả năng bù đắp một chút cho độ lệch của hai trục. Phần tử đàn hồi hoạt động dưới lực cắt và có độ tin cậy làm việc kém, chỉ phù hợp với hệ thống trục truyền tốc độ trung bình có yêu cầu về độ tin cậy thấp hơn. Nó không phù hợp với điều kiện làm việc có yêu cầu độ tin cậy cao hơn. Bây giờ chúng ta cùng tìm hiểu về ưu điểm và tính năng của khớp nối chốt đàn hồi.

Khớp nối chốt đàn hồi phù hợp với các hệ thống truyền dẫn đồng trục khác nhau. Nó truyền mô-men xoắn bằng cách sử dụng cường độ cắt ngang của thanh nylon, với mô-men xoắn danh định là 160 - 160.000 N.M và phạm vi nhiệt độ làm việc là -20 - 80. Cấu trúc đơn giản, có khả năng đệm và giảm rung và khả năng bù đắp trục nhất định. Nó phù hợp để sử dụng trong môi trường không khử được tiếng ồn. Mức hiệu chỉnh cho phép nằm trong góc 0,15 - 0,25 mm đối với 0,5.

Khớp nối chốt đàn hồi có các tính năng sau:

1. Do truyền mô-men xoắn lớn, trong cùng một mô-men xoắn, nó thường có đường kính quay nhỏ hơn khớp nối răng, khối lượng nhỏ và trọng lượng nhẹ. Nó có thể thay thế một phần khớp nối răng.

2. So với khớp nối răng, nó có cấu trúc đơn giản hơn, ít linh kiện hơn, dễ chế tạo và không cần máy gia công bánh răng.

3. Bảo trì thuận tiện, tuổi thọ dài và có thể thay thế chốt cột nylon bằng cách tháo vách ngăn.

4. Chốt cột nylon là vật liệu tự bôi trơn, không cần bôi trơn, không chỉ tiết kiệm dầu bôi trơn mà còn thanh lọc môi trường làm việc.

5. Khả năng giảm năng lượng rung động kém và độ ồn cao.

Các tình huống áp dụng cho khớp nối chốt đàn hồi: Phần tử đàn hồi của khớp nối chốt đàn hồi thường sử dụng nylon, có khả năng bù một chút cho độ lệch của hai trục. Phần tử đàn hồi hoạt động dưới lực cắt và độ tin cậy làm việc rất kém. Nó chỉ phù hợp với hệ thống trục truyền tốc độ trung bình có yêu cầu độ tin cậy thấp hơn và không phù hợp với điều kiện làm việc có yêu cầu độ tin cậy cao hơn.

Ưu điểm của khớp nối chốt đàn hồi:

1. Khớp nối chốt đàn hồi truyền mô-men xoắn thông qua lực ma sát được tạo ra bởi lực siết của nhóm chốt cột trên bề mặt tiếp xúc, nén ống bọc cao su đàn hồi. Nó phù hợp để lắp đặt trong các hệ thống có đế cứng, chiều cao lắp đặt từ trung bình đến cao, tải trọng tác động nhỏ và yêu cầu giảm rung thấp cho hệ thống trục công suất vừa và nhỏ.

2. Hoạt động của ống bọc đàn hồi bị nén và biến dạng. Do độ dày mỏng, khối lượng nhỏ và biến dạng đàn hồi hạn chế của ống bọc đàn hồi, khớp nối chốt đàn hồi có thể bù cho độ dịch chuyển và độ đàn hồi của đường trục, nhưng lượng bù cho phép đối với độ dịch chuyển của đường trục là nhỏ và độ đàn hồi yếu.

3. Cấu trúc của khớp nối chốt đàn hồi đơn giản, dễ chế tạo, không cần bôi trơn, không cần thiêu kết bằng kim loại, thay thế ống bọc đàn hồi thuận tiện, không cần di chuyển nửa khớp nối và có thể bù cho độ lệch tương đối của hai trục cũng như hiệu suất rung và đệm.
