What Is a Diaphragm Coupling in Ghana's Industrial Drive Systems?

Khớp nối màng trong Hệ thống truyền động công nghiệp của Ghana là gì?

A khớp nối màng là một thiết bị cơ khí được lắp đặt giữa hai đầu trục trong hệ thống truyền động công nghiệp để truyền mô-men quay đồng thời cho phép dịch chuyển góc, song song hoặc dọc trục giữa chúng. Thay vì dựa vào các miếng đệm cao su hoặc ống bọc đàn hồi, khớp nối sử dụng một đĩa kim loại mỏng có đường viền, được gọi là màng ngăn, uốn cong nhẹ để điều chỉnh độ lệch trong khi phần còn lại của cụm duy trì kết nối kim loại với kim loại cứng. Điều này đặt thiết kế vào nhóm rộng hơn các khớp nối linh hoạt không đàn hồi, trong đó sự bù trừ xảy ra thông qua chuyển động tương đối hoặc khe hở giữa các bộ phận cứng thay vì thông qua biến dạng vật liệu đàn hồi. Trong các hệ thống truyền động công nghiệp của Ghana, bao gồm cả các hệ thống được tìm thấy tại các khu khai thác mỏ, nhà máy xi măng và trạm bơm, công trình này hỗ trợ cung cấp mô-men xoắn nhất quán ở tốc độ quay ổn định và tải không đổi, các điều kiện mô tả phần lớn máy móc công nghiệp hoạt động liên tục.

Vì màng ngăn được làm hoàn toàn bằng kim loại nên không có thành phần cao su nào bị cứng dần hoặc nứt do tiếp xúc với nhiệt và dầu theo thời gian. Điều này mang lại cho khớp nối độ cứng xoắn tương đối cao, nghĩa là rất ít xảy ra hiện tượng xoắn giữa bên dẫn động và bên được dẫn động trong quá trình vận hành, một đặc điểm quan trọng khi cần có thời gian quay chính xác giữa các thiết bị được kết nối trên các hệ thống truyền động hoạt động trong môi trường công nghiệp đòi hỏi khắt khe.

Khớp nối màng loại MPJ với trục trung gian khác với thiết kế tiêu chuẩn như thế nào?

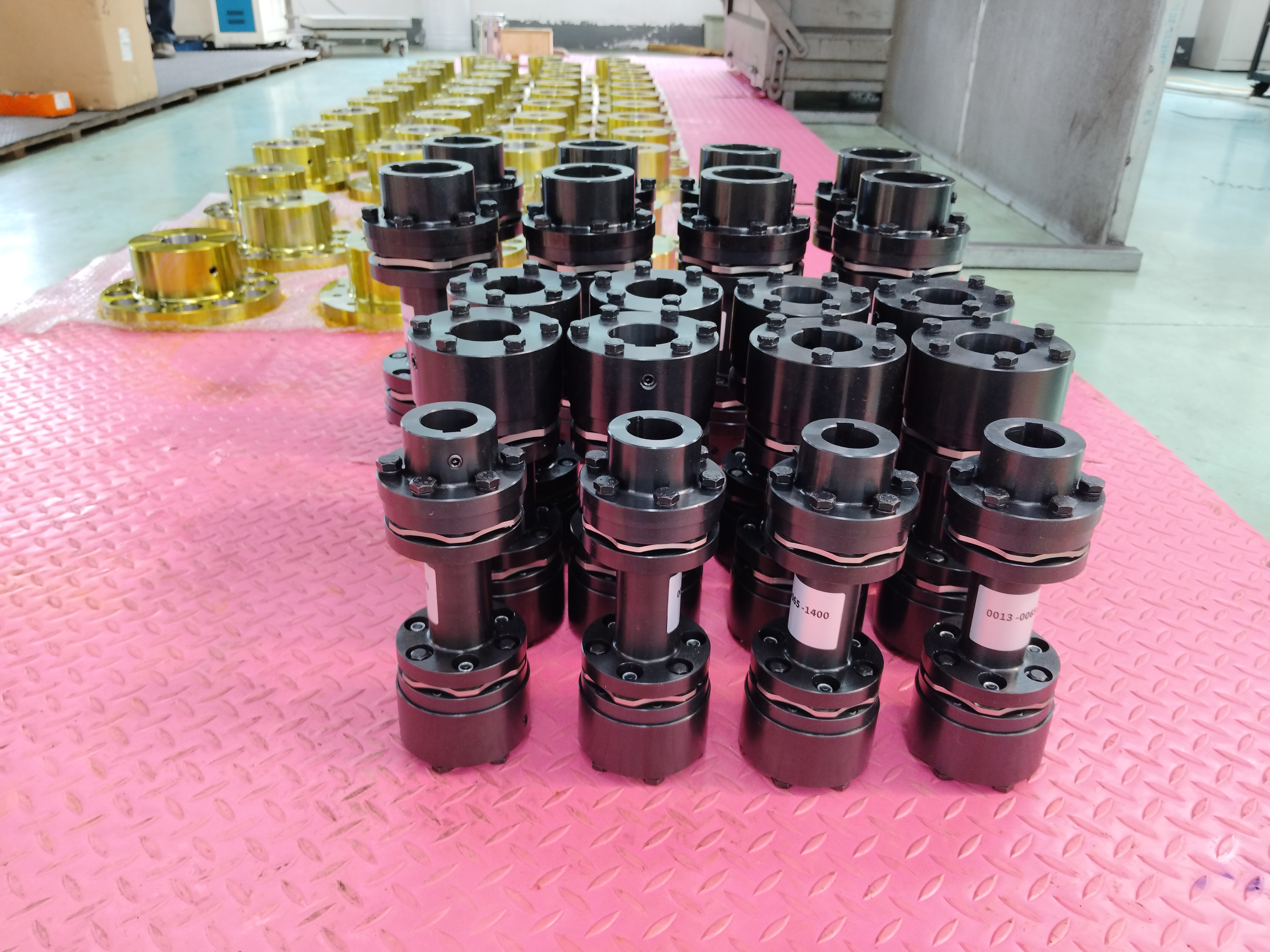

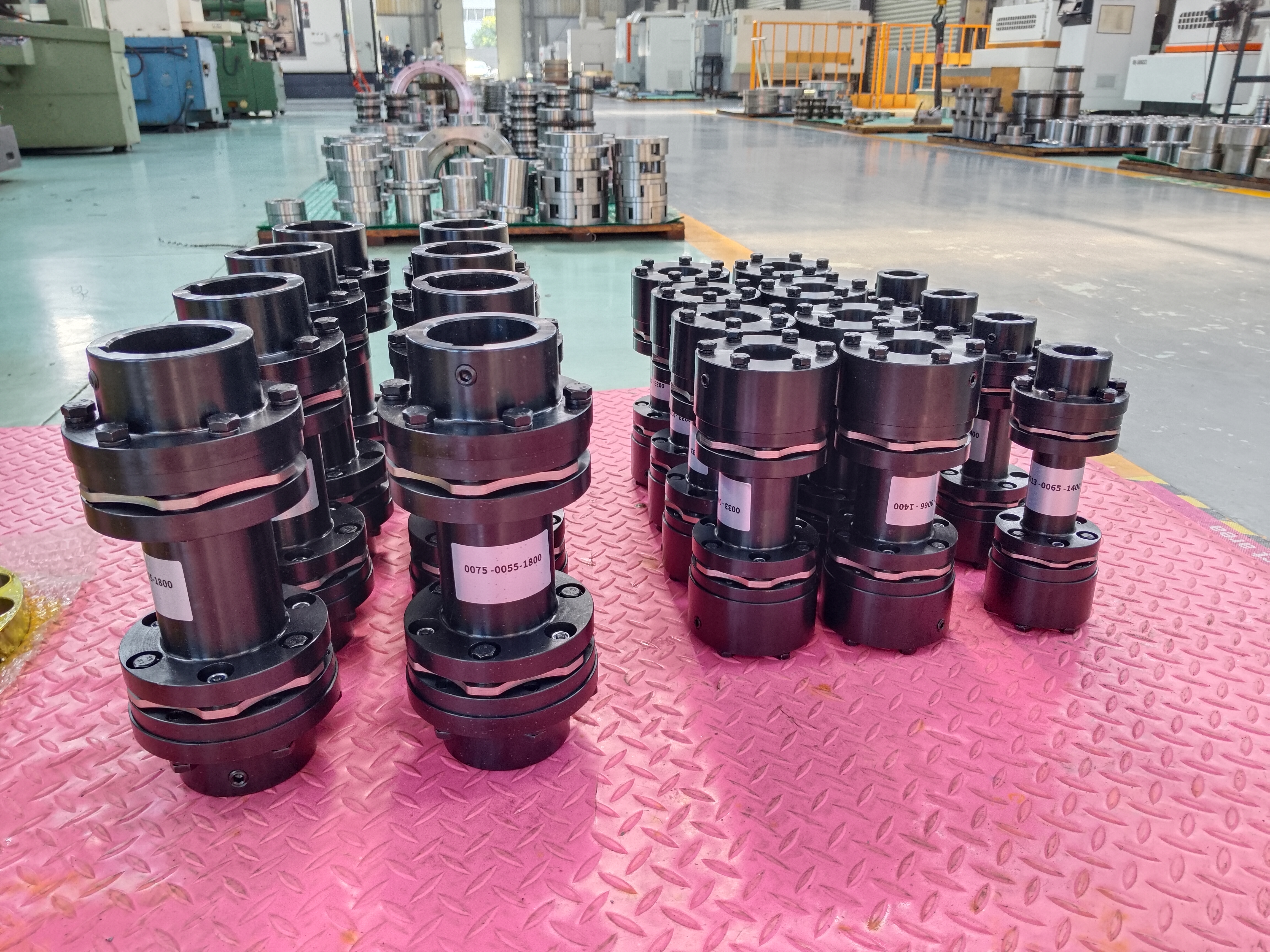

Trong số các biến thể khớp nối màng được sử dụng trong hệ thống truyền động công nghiệp, khớp nối màng loại MPJ với trục trung gian, được chế tạo theo thông số kỹ thuật Q/YP 21002X-2018, đáp ứng nhu cầu kỹ thuật cụ thể: truyền mô-men xoắn qua khoảng cách xa hơn giữa hai phần thiết bị không thể đặt gần nhau. Thay vì kết nối trực tiếp hai cụm màng với trục, thiết kế này chèn một trục trung gian có độ bền cao giữa hai bộ phận màng, một được gắn gần thiết bị dẫn động và một gần thiết bị được dẫn động. Sự sắp xếp này cho phép khớp nối vượt qua một khoảng cách lắp đặt đáng kể trong khi vẫn điều chỉnh chuyển vị chéo, trục và song song phát triển trên nhịp đó do phương sai nền móng hoặc sự phát triển của trục nhiệt.

So với các khớp nối lò xo rắn sử dụng phần tử lò xo cuộn bằng kim loại quấn qua các răng trung tâm có rãnh để truyền mô-men xoắn và hấp thụ một số chấn động, thiết kế màng MPJ dựa vào cụm màng hoàn toàn bằng kim loại thay vì cơ cấu lò xo và rãnh. Sự khác biệt về cấu trúc này góp phần tạo ra phản ứng xoắn cứng đặc biệt và hành vi cân bằng động thuận lợi, vì không có phần tử lò xo lỏng lẻo nào có thể dịch chuyển dưới lực ly tâm ở tốc độ quay cao hơn. Kết quả là việc truyền mô-men xoắn ổn định ngay cả khi tốc độ trục tăng lên, cùng với ứng suất cơ học truyền vào vòng bi và vỏ ổ trục giảm đi, đồng thời xu hướng rung động thấp hơn trong quá trình vận hành liên tục.

Trục trung gian đóng vai trò gì trong việc truyền tải điện đi đường dài?

Trục trung gian có chức năng như một bộ phận kết nối cứng nhắc giữa hai cụm màng và chiều dài của nó được chọn theo khoảng cách vật lý giữa thiết bị dẫn động và thiết bị được dẫn động trong hệ thống truyền động. Trong các ứng dụng như hệ thống truyền động băng tải tại các địa điểm chế biến quặng hoặc bố trí máy bơm trong đó động cơ nằm cách bộ phận truyền động một khoảng cách do yêu cầu bố trí hoặc khoảng trống an toàn, trục này cho phép mô-men xoắn truyền qua khe hở đó mà không yêu cầu động cơ và máy bơm phải đặt trực tiếp liền kề nhau. Bởi vì bản thân trục được sản xuất từ ​​thép hợp kim cường độ cao và có kích thước để chống uốn dưới tải mô-men xoắn, nó duy trì độ thẳng trên toàn bộ nhịp của nó, từ đó giúp các cụm màng ở mỗi đầu thực hiện chức năng bù lệch như dự định thay vì bù cho trục bị cong hoặc quá nhỏ.

Tại sao chuyển vị chéo, trục và song song lại quan trọng trong lắp đặt nhịp lớn?

Trong khoảng thời gian lắp đặt dài, những thay đổi nhỏ trong độ lún của móng, sự giãn nở nhiệt của trục dưới nhiệt độ vận hành hoặc các lỗi nhỏ trong quá trình căn chỉnh ban đầu có thể tích tụ thành chuyển vị mà khớp nối ngắn, trực tiếp khó hấp thụ. Mỗi cụm màng được đặt ở hai đầu của trục trung gian đều uốn cong độc lập để điều chỉnh loại dịch chuyển cụ thể xảy ra tại điểm kết nối tương ứng của chúng, cho dù dịch chuyển đó là góc, hướng trục hay kết hợp cả hai. Phương pháp bù phân tán này là một phần lý do tại sao thiết kế này phù hợp với việc lắp đặt nhịp lớn, trong đó một điểm khớp nối duy nhất sẽ chịu áp lực uốn quá mức.

Những vật liệu và bước sản xuất nào liên quan đến việc sản xuất các khớp nối này?

Đĩa màng thường được sản xuất từ ​​​​thép không gỉ hoặc thép hợp kim được xử lý nhiệt, vật liệu được chọn để có khả năng uốn cong nhiều lần qua nhiều chu kỳ vận hành mà không phát triển các vết nứt do mỏi. Quá trình sản xuất thường bao gồm việc dập chính xác hoặc cắt laser để tạo thành cấu hình màng ngăn, sau đó là quy trình xử lý nhiệt có kiểm soát nhằm thiết lập các tính chất cơ học cần thiết cho hiệu suất uốn lâu dài. Các bộ phận trung tâm và trục trung gian được gia công từ thép cacbon hoặc thép hợp kim và được khoan theo đường kính trục với dung sai chặt chẽ, vì ngay cả sai số nhỏ của lỗ khoan cũng có thể gây ra rung động khi cụm quay ở tốc độ vận hành trong hệ thống truyền động công nghiệp.

Những đặc tính hiệu suất nào nên được mong đợi từ loại khớp nối này?

Bởi vì cụm màng truyền mô-men xoắn thông qua sự tiếp xúc liên tục giữa kim loại với kim loại thay vì bề mặt trượt hoặc chia lưới, phản ứng ngược vẫn gần bằng 0 trong suốt thời gian sử dụng của khớp nối. Độ cứng xoắn tương đối cao, có nghĩa là khớp nối xoắn rất ít khi chịu tải, hỗ trợ các ứng dụng mà thời gian quay giữa các trục được kết nối cần phải ổn định, chẳng hạn như trục truyền động máy phát điện trong nhà máy điện hoặc truyền động bơm định lượng chính xác. Hiệu suất cân bằng động cũng có xu hướng thuận lợi vì kết cấu hoàn toàn bằng kim loại tránh được sự phân bổ khối lượng bất thường có thể xảy ra với các thiết kế dựa trên lò xo hoặc đàn hồi ở tốc độ quay cao hơn.

Những khớp nối này được ứng dụng ở đâu trong Hệ thống truyền động công nghiệp của Ghana?

Lĩnh vực khai thác mỏ của Ghana, bao gồm các hoạt động khai thác vàng và mangan, thường liên quan đến việc bố trí dẫn động băng tải và máy nghiền trong đó vị trí đặt động cơ được quyết định bởi bố cục cấu trúc thay vì ở gần thiết bị dẫn động, khiến cho thiết kế khớp nối trục trung gian trở nên phù hợp thực tế để kết nối các bộ phận cách nhau này trong một hệ thống truyền động lớn hơn. Các cơ sở sản xuất xi măng áp dụng các bố trí khớp nối nhịp dài tương tự trong các bộ dẫn động lò nung, trong đó sự giãn nở nhiệt dọc theo chiều dài trục trong chu kỳ nung liên tục đòi hỏi các cụm màng ngăn phải điều chỉnh sự dịch chuyển phát triển dần dần trong quá trình vận hành.

Các cơ sở sản xuất điện, bao gồm các nhà máy nhiệt điện và thủy điện, sử dụng khớp nối màng với trục trung gian để kết nối tua-bin với máy phát điện được đặt ở một khoảng cách cố định trong bố cục nhà máy điện. Việc lắp đặt máy bơm tưới tiêu và xử lý nước cũng áp dụng loại khớp nối này, trong đó vị trí bơm và động cơ được phân tách bằng các yêu cầu tiếp cận về kết cấu hoặc bảo trì, cho phép mô-men xoắn truyền qua khe hở trong khi các phần màng ngăn xử lý mọi sai lệch dẫn đến tại mỗi điểm kết nối.

Cần xem xét những gì trước khi lựa chọn và lắp đặt loại khớp nối này?

Việc lựa chọn bắt đầu bằng việc xác nhận các yêu cầu về mô-men xoắn và tốc độ quay của thiết bị được kết nối so với công suất định mức của khớp nối, cùng với việc đo khoảng lắp đặt thực tế để có thể chỉ định chính xác chiều dài trục trung gian cho hệ thống truyền động được đề cập. Đường kính lỗ trục và kích thước rãnh then ở cả phía dẫn động và phía dẫn động cần phải khớp chính xác với các trục khớp nối, vì kết nối được lắp kém có thể gây ra rung động bất kể bản thân cụm màng được đánh giá tốt như thế nào đối với ứng dụng.
